用Multisim2001仿真仪器对元器件的特性进行仿真测试

　Multisim2001是一个用于设计和仿真的工具软件，目前广泛应用于电子线路的仿真实验平台和电子系统的仿真设计。Multisim2001为电类专业的教学提供了一种先进的教学手段和方法。在模拟电子线路的教学中，往往需要对元器件的电性能进行分析，可以利用Multisim2001的仿真仪器或Multisim2001扫描分析对元器件的特性进行仿真测试。下面以NPN型三极管2N2712的特性曲线的仿真测试为例，分别用传统的逐点测量法和扫描分析法测量NPN型三极管2N2712输出特性曲线。

　一、逐点测量法测试方法简述如下：

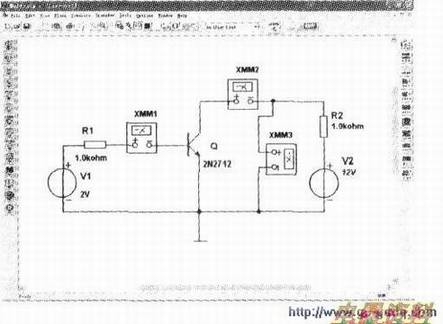

　(1)在Multisim2001电路窗口中创建逐点法测量电路，下图所示。

　(2)调整源V1，使直流表XMM1的读数为1mA．即lb-lmA。

　(31改变电压源V2，使V2分别为OV，1V．2V．…，12V，分别从直流电流表XMM2上得到数据lc；从直流电压表XMM3上得到数据Vce，将测量的数据以Vce为横轴，lc为纵轴，画出输出特性曲线的一条曲线。

　(4)改变电压源V1．使直流电流表XMM1的读数分别为2mA，3mA，4mA、5mA即lb-2mA、3mA,4mA、5mA,重复步骤(3)．便可得到一组三极管2N2712输出特性曲线。

　上述的传统逐点测量法测量三极管输出特性曲线，测量方法复杂而繁琐，测量结果不够直观。

　　一、扫描分析法扫描分析法
　　
　　中的直流扫描分析(DC Sweep Analysis)是分析电路中某一节点的电压或电流随电路中一个或二个直流电压源或电流源变化的情况，因此用Multisim2001扫描分析法可以非常直观地得到扫描参数的变化对仿真输出结果影响的图表。下面利用Multisim2001的直流扫描分析(DCSweep Analysis)法来测量三极管输出特性曲线，方法如下：

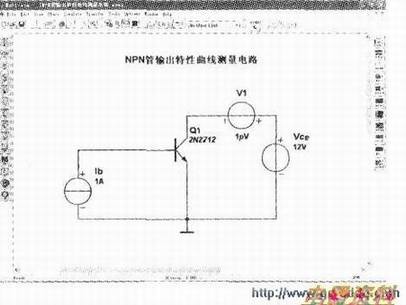

　　(1)在Multisim2001电路窗口中创建测量电路，图所示。直流电压源V1的电压值为1pV，对测量结果的影响可以忽略不计。
