如何使用office 2003软件解决Protel电路图的输出格式转化问题

　应用Protel进行电原路图、印刷板图绘制编辑都是相当方便的，可是脱离了Protel运行环境，绘制的图纸就无法输出与浏览，很多朋友常常在图纸绘制完成后，为与其它文件如word文稿进行编辑时感到烦恼。要在没有Protel软件的情况下，对图纸进行输出与浏览，必须对Protel图的输出格式进行转化。本文使用offe 2003软件解决Protel电路图的输出格式转化问题。（本文使用的是Protel DXP k3）
　　
    1、在Protel中打开要进行转换的Protel的．schdoc格式的文档。

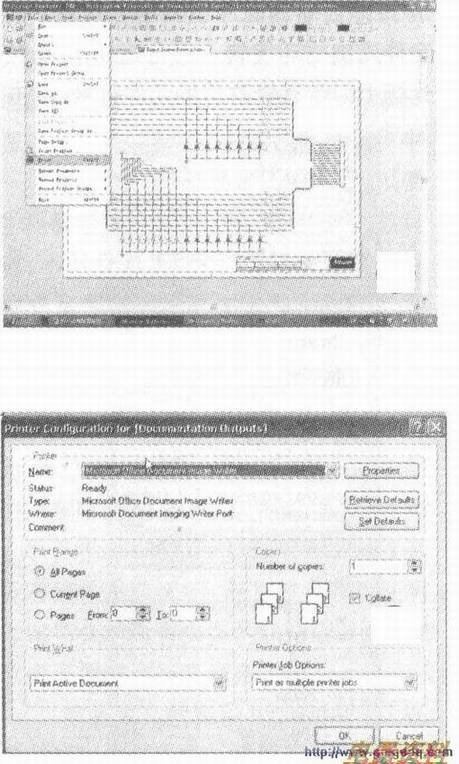

　2、在Protel菜单中选择file—print，或点击工具栏上的打印机图标，见上图（安装office 2003后，会在Protel的打印机选项中自动填加Microt Office Document ImageWriter虚拟打印机）。

　3、在弹出的对话框中选择打印机为Microsoft Office Document ImageWriter，点击OKo填写文件名与保存路径保存文档。见下图.

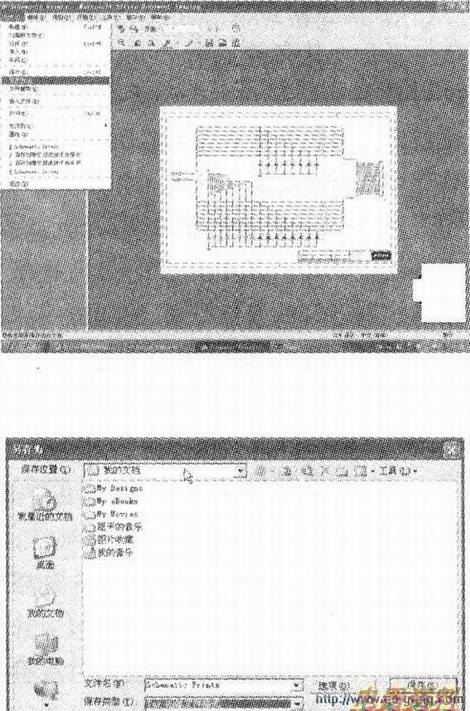

　　4、点击刚保存过的文档。在菜单中选择文件一另存为，见上图。

　　5、在弹出的对话框的文件保存类型中选择Tag图像文件格式，见下图。

　　6、对保存过的Tag图像文件可在word文档中以插入图片的形式进行粘贴。也可应用Pdffactoryntl.57等相应的软件做成AdobeAcrobat．PDF格式的文件，以便进行网络交流。
