PTC器件l/T、R/T特性测试仪测试原理与改进

　　日常用到的正热敏器()，无论是发热型、功率型或开关型，都有阻／温、伏／安和／时间三大基本特性，在不同的应用中还有许多其它相应的技术指标（如居里温度、耐、升阻比，以及进行老化、功率老化、寿命试验、环境试验等）．对使用者这些可不必去探究，那是生产厂家的事。但经常在家电中用到的如消磁、电动机PTC启动器和过流保护PTC的特性必须与电器的T作特性桐匹配，在选用、代换中，应严格与特性相符，需要进行相应的检测。
　　
　　一、关于l/T、R/T特性
　　

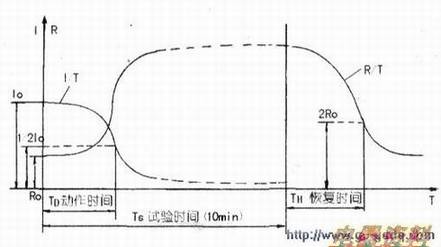

　　这两项重要特性的意义见右图所示。图中Ro为常温时PTC的阻值，在Prc上施加额定工作电压时．流经PTC的起始冲Io．使PTC发热升温，阻值上升，电流下降。当电流下降为l/2Io时，所需的时问为启动（或称动作）时间TD（视不同规格．一般在0.35s~3s之问）。_一般动作时间和恢复时间的测试是连续进行的，这两项试验时间一般为lOmin．这期间PTC的阻值一直维持最大（参见与I/T特性曲线相对应的R/T特性曲线）。
　　
　　lOmin后断电．Prc的阻值将逐渐恢复为常温阻值Ro。在恢复过程中，当阻值降为2倍Ro时所需的日寸间即为恢复时间TH（…般应小T80R）。有些生产厂家采用计算机智能化测试设备，批量检测此二项特性。无此条件的则采用本文所介绍的简易设备进行试验。
　　
　　二、PTC启动器动作时间的测试
　　

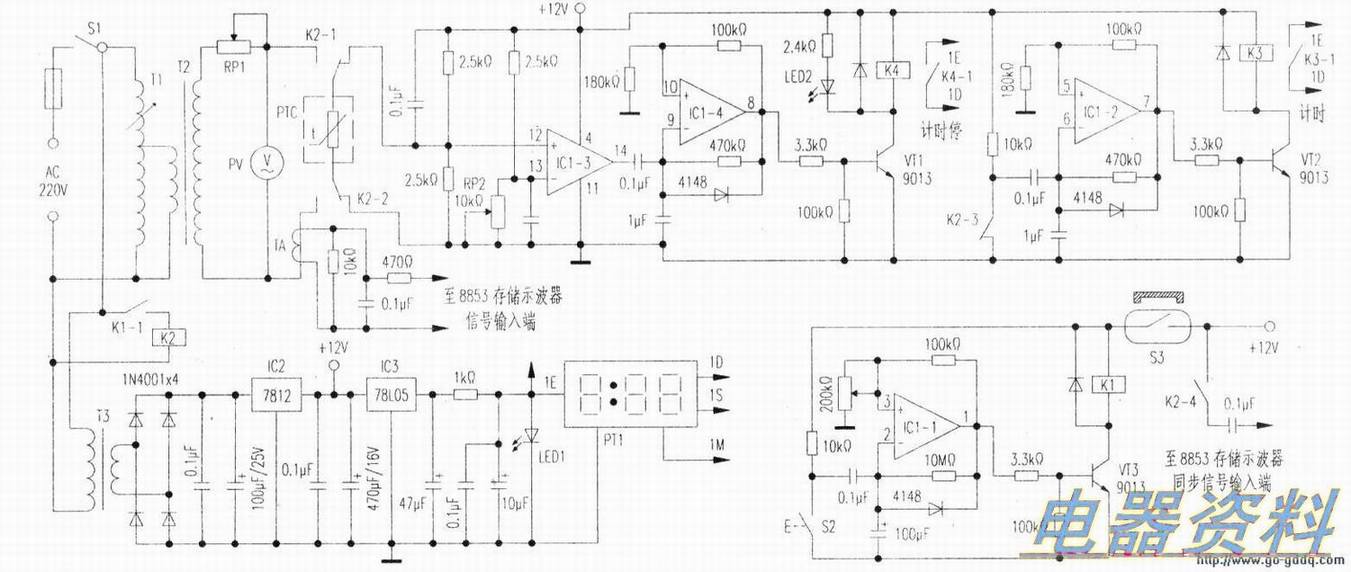

　　这是一种采用存锗示波器测试动作时间的方法．如下图所示。由于测试PTC启动器应在无风环境下进行，所以应将被测件置于测试盒内（盒内空间应10倍于被测件体积），将盒盖合上，干簧开关S3接通。按测试启动键S2，由l-I(I．M324)构成的单稳延时电路（延时lOmin）被触发，其(1)脚输出高，VT3导通，Kl吸合，Kl-l闭合使中问K2吸合，K2-1和K2-2常开触点接通，被测PTC接通，，由Tl调压、T2升压．经RP限流后加至PTC。虽然其Io的持续时间很短，一般不大于3秒，平均功率并不大。但由于vrc的Io较大，一般为2.5A~12A．电压为AC160V~455V。而且要保证能瞬时输出To。所以要求Tl、T2的内阻很低，功率富余（TI选2kW以上、T2的初次级绕组线径较粗，否则将大大影响测量准确度。
　　
　　PTC接通电源后的起始冲流及残余电流，经电流器TA耦合输出（同步信号经K2 -4及耦合输出）至具备打印功能的（如日制8853型）存储示波器Y信号输入端，显示并打印出电流／时间特性波形．如图3所示（为交流测试波形图）。从特性曲线波形可得到该PTC的启动时间TD；起始冲流Io；残余电流，进而求得“升阻比”和耗散功率等多项技术参数。
　　
　　三、PTC启动器的恢复时间测试
　　
　　由于恢复时间长达儿十秒，不宜用存储示波器检测，可采用分辨率达O.Ol秒的电子跑表来检测。具体如下图所示。持PTC被续加电lOmin后，ICI一1翻转，其(1)脚输出低电平．VT3截止．Kl、K2相继释放，K2-2常闭触点接通．PTC被接入阻值测试电路。由于此时PTC阻值较大．ICl-3(14)脚保持高电平。与此同时．K2-3接通，触发ICI -2，其(7)脚输出0.5秒左右高电平脉冲，使K3-I接通0.5秒，使设置于跑表状态的电子跑表PT1被触发，开始计时、随着PTC器件温度下降，阻值上升，当升至2倍Ro时．ICl-3(14)脚翻转为低电平（同时，2亮），触发ICl-4输出0.5秒正脉冲，使K4-1接通0.5秒，触发跑表停止计时，此时跑表PT所显示的时间，即为被测PTC的恢复时间。
　　
　　四、改进
　　
　　在测恢复时间前，首先要用数字在常温下测得被测件的Ro．再用电位器调至2倍Ro值．然将其后接入K2-1和K-2常闭触点间，作为阻值定标标准，再调整RP2．使LED2刚刚点亮，完成定标。这样的定标过程较繁复，不适应于生产中的计量检测。
　　
　　为此，用最大为lkΩ的低阻箱替代RP2。这样，在接上被测Prc时，即可在常温下调节电阻箱，使LED2刚刚亮，随即将此时电阻箱阻值调大一倍，即完成定标，操作快捷而准确。
