电动系仪表的结构原理和特点

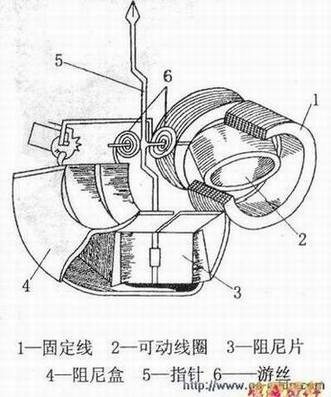

　电动系测量机构是利用两个通电线圈之间的电动力来产生转动力矩的，它有固定线圈“1”和可动线圈“2”两个线圈。固定线圈“1”分为平行排列、互相对称的两部分，中间留有空隙，以便穿过转轴。改变固定线圈两部分之间的串、并联关系可以得到不同的量程。可动线圈与转轴固接在一起，转轴上装有指针“5”和空气阻尼器的阻尼片“3”。游丝“6”用来产生反作用力矩，并起引导电流的作用。其结构如图所示.

　　电动系仪表的工作原理是：当固定线圈通过电流11时，将建立一个磁场，通过I2电流的可动线圈处于固定线圈的磁场中，将受到磁场作用的电磁力，结果使仪表可动部分在转动力矩作用下发生偏转，直到与游丝产生的反作用力矩相平衡为止，指针停在某一刻度上，便可读出指示值。
　　
　　电动系仪表的特点是：准确度高，测量中读数易受外磁场影响，过载能力小，本身功耗大。它可以交、直流两用，可以用来测量非正弦电流的。适用于交流精密测量，可制成便携式交、直流两用的电流表和表，还可制成测量功率的各种功率表。
