电磁式电压表的构造和原理

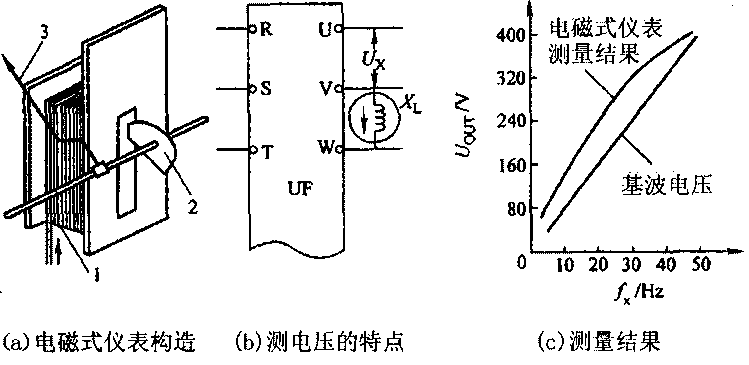

　电磁式仪表的基本结构如下图所示。图中，1是线圈，是固定的；2是铁心，是带动指针旋转的(为简明起见，图中所画为吸入式，实际应用中，更多的是推斥式)，3是指针。
　　
　　当线圈中通入与被测量成正比的后，铁心被吸入，并带动指针偏转，被测量越大，偏转角也越大。
　　
　　电磁式仪表的主要优点是：偏转部分不必通入电流，这使它的结构比较简单、坚固。又由于其偏转角与电流的二次方成正比，可以十分方便地测量交变量。因此，在工程应用中，电磁式仪表应用得比较普遍。
