示波器的三种扫描方式

　不同的信号应该用不同的扫描方式，才能正确测量。
　　
　　1．自动扫描(AUTO)
　　

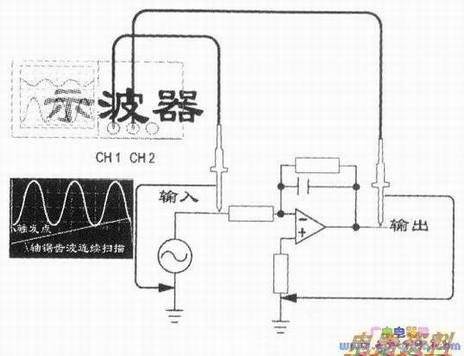

　　适合测量放大器输出信号的幅频特性，测量数字计数器的输出状态。其特点是连续性，性。如下图所示的信号，就适用自动扫描。没有信号时也有扫描线。自动扫描下的模拟示波器双踪扫描的ALT方式，第一次显示通道1，第二次显示通道2，反复交替显示，屏幕上看到的是同时存在的两个波形。自动扫描下的模拟示波器双踪扫描的CHOP方式，两个通道的信号切割成许多小点（如1000点），一次扫描就完成轮流显示2000点，由于间断的亮点间隔非常近，人眼看起来好像是连续的了。后者适合100或更低的信号测试。

　　2．常态扫描(NORM)
　　

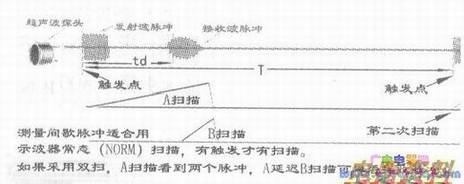

　　也有的示波器称“正常”扫描。适合测量间歇脉冲信号。如下图所示的信号如果用自动扫描，扫描周期至少1个T，想观测的回波信号就很小。现在改用常态扫描，扫描从第一个发射脉冲起到最后一个接收脉冲止。
　　
　　然后示波器处于等待触发状态，没有触发就没有扫描线。如果想观测下图中接收脉冲的细节，可以用模拟示波器的双扫功能，A扫描从触发开始扫描，包含发射和接收，扫速较慢。B扫描是自触发点开始延迟若干时间后快速扫描，只包含接收脉冲，看得比较细致（关于双扫后面还要讲）数字示波器可以延迟存储，不需要AB扫描就能看周期信号中某一段的细节。

　　3．单次扫描( SING)
　　

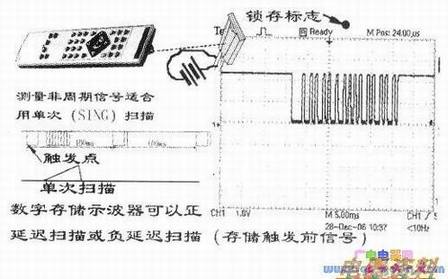

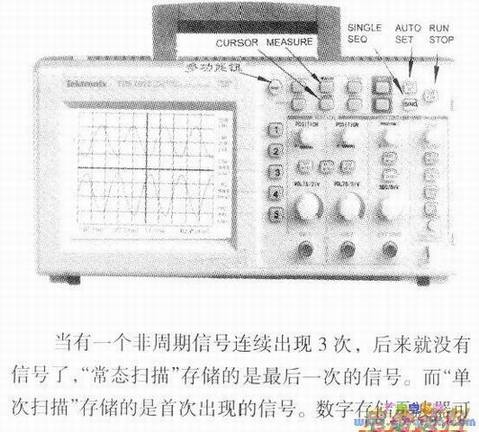

　　只有数字存储示波器有此功能。适合捕捉非周期信号。如上图所示测量红外遥控信号的用户识别码，按一下，用户识别码后面有一大串操作码，模拟示波器很难捕捉到这个信号。使用TDS220数字存储示波器，先按左边的触发菜单(TRIGGER MENU)按钮(6)，再在屏幕左侧看到5个子菜单，其中从上至下第4个是“自动”“正常”“单次”选择，按钮(4)每按一次依次改变一个，我们选择“单次”。对于TDS1012等示波器，只能先选“正常”，然后按右上角的“SINGLE SEQ”按钮，如下图所示。从下图中可以看到屏幕上面有一个黑色圆点，表示已经锁存，要再次捕捉非周期信号，要先按右上角的“RUN/STOP”解除锁存。锁存的图像可以展宽，平移来观测波形各部分细节。

　　以在触发信号后延迟一定时间开始存储，也可以所谓“负延迟”，从触发信号以前若干微秒开始存储信号也可用模拟示波器看非周期信号，置于“常态扫描”。单次波形一闪就消失了，CRT的余辉留下的一个淡淡的影子供观测。
