介绍一款实用的二极管一三极管测试仪

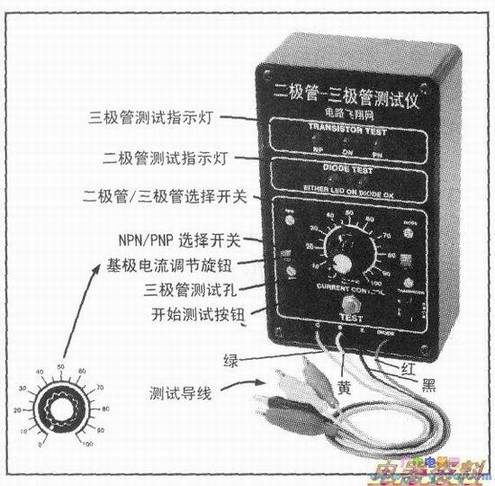

　　这款测试仪可以对所要使用的和三极管进行测试，测试结果正常再连接到中，这样可以提高实验的成功率。其外观如下图所示。

　　1．测试仪的功能
　　
　　二极管一三极管测试仪是一台动态的二极管和三极管测试仪器，它支持器件的在线测试（器件不需要从电路板上拆下来即能完成测试）和离线测试（独立元器件测试）。
　　
　　从上图可以看到，测试仪有独立的三极管和二极管测试指示灯，二极管／三极管选择开关可以设置测试仪工作在二极管测试还是三极管测试状态下，在三极管测试中，还可以通过NPN/选择开关来切换测试对象的类型。除了三极管直接插到三极管测试孔中测试外，测试导线上的小鱼夹可以夹住电路板中的器件管脚进行直接测试。
　　
　　测试仪的测试功能包括：
　　
　　二极管测试：
　　
　　可以测试所有类型的二极管的好坏——锗管、硅管、大功率管、、等。
　　
　　*可以测量出二极管的正极和负极。
　　
　　*可对二极管进行在线测试。
　　
　　三极管测试：
　　
　　*可以测试所有类型的三极管的好坏——锗管、硅管、大功率管、高频管、音频管、开关管、场效应管等。
　　
　　*可以测试出是NPN或PNP型三极管。
　　
　　*可以测试出PN结或NP结。
　　
　　*可以指示三极管的β值。

　　2．测试仪的使用
　　
　　本测试仪的套件提供包括所有器件、电路板、外壳、电池等所有组件。可以直接按照电路图和套件中的装配说明书轻易地完成电路制作和整机安装，打开测试仪外壳将电路板和电池安装进去即可以立即开始工作。其具体的测试功能为：
　　
　　二极管测试
　　
　　(1)首先将测试仪面板上的二极管／三极管选择开关拨到二极管的档位上，进入二极管测试状态。
　　
　　(2)将二极管的两个管脚与测试仪的红色和黑色测试导线相连。
　　

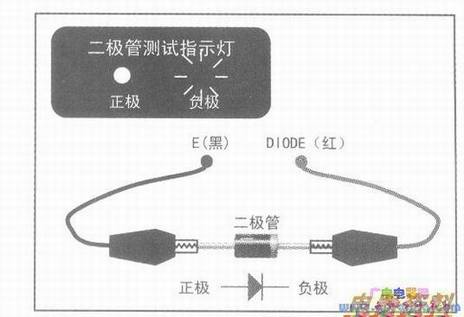

　　(3)打开开始测试按钮，如果二极管是没有问题的，测试仪面板上二极管测试指示灯的正极或负极指示灯闪烁，说明与红色测试导线相连的管脚是正极或是负极。如下图所示。
　　
　　(4)如果两个二极管测试指示灯都在闪烁，说明二极管是次品，其内部已经断开。
　　
　　(5)如果两个二极管测试指示灯都不亮，说明二极管也是次品，其内部短路。
　　
　　三极管离线测试(1)首先将测试仪面板上的二极管／三极管选择开关拨到三极管的档位上，进入三极管测试状态。
　　
　　(2)将被测三极管插到三极管测试孔中或者连接到测试导线上。
　　
　　(3)打开开始测试按钮，调节测试仪面板上的基极调节旋钮，使得面板上的三极管测试指示灯中的OK指示灯点亮，这说明所测试是一个良好的三极管。
　　
　　(4)如果OK指示灯没有点亮，调节基极电流调节旋钮至最大或者最小的位置，拨动NPN/PNP选择开关，三极管测试指示灯中的NPN或者PNP指示灯点亮，则说明被测三极管是NPN型或是PNP型。
　　
　　(5)如果没有任何指示灯点亮说明被测三极管为次品，或者被测三极管的基极并没有正确插到测试仪中，这时可以换一个管脚插到三极管测试孔的基极插孔中。
　　
　　(6)如果三极管测试正常，测试仪面板上的基极电流调节旋钮所指示的对应数值就是三极管的B值。
　　
　　NPN和PNP指示灯指示的是基极电流，基极电流越大，指示灯越亮。
　　
　　三极管在线测试该测试仪还可以对电路中的三极管进行在线测试。如果被测三极管基极偏置大于100Ω，可以参考以上离线测试的方法进行测试。但是需要注意的是，在测试时，不要给被测三极管所在的电路系统供电。
