扫频仪的基本构成

　　扫频仪（特性测试仪，简称扫频仪）是一种可在示波管屏幕上直接显示被测频率特性的专用仪器，亦即是一种把扫频信号发生器、频标信号发生器、示波器结合起来的仪器。可以直观地看到被测电路的频率特性曲线，便于在电路工作的情况下调整电路元件，使其工作频率符合规定的技术要求，可以用来测试、调整该频段内的有源、无源四端网络频率特性。例如：电视接收机、宽频带放大器、雷达接收机的中频放大器、高频放大器以及鉴频器、等电子设备。在高校电子、通信、通讯等实验室中应用广泛。
　　

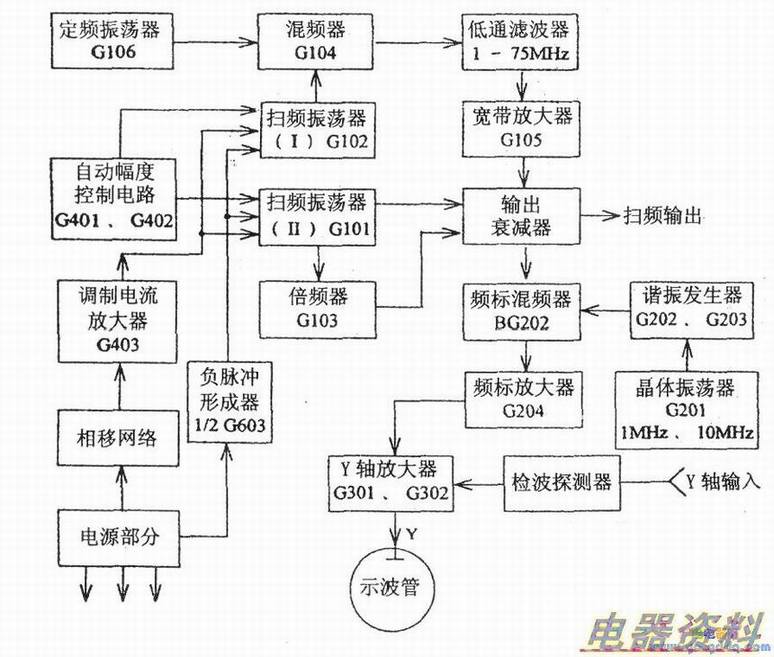

　　目前扫频仪使用较普遍的除近几年问世的新产品外，仍有为数不少的BT3型(1～300 M)、BT4型(200～2 MHz)、BT7型(1～300 MHz)、XS-14型等产品，尽管型号各异，但总的看来其基本工作原理还是大致相同的。以BT3机型为例（下图为此扫频仪原理方框图）：电气部分可分为三个主要部分，即扫频信号发生器、频标信号发生器及显示部分。这三个部分均独立装于一个盒内，可单独拆开检修。扫频信号发生器由两组扫频组成：第一组为Ⅰ波段专用；第二组为Ⅱ、Ⅲ波段共用；频标发生器产生间隔lMHz或10MHz的频标信号，供定量测读频率之用；显示部分包括扫描信号发生器、垂直放大器和示波管等
