VICTOR25多功能过程校准器应用实例分析

　VTOR25多功能过程校准器是一款多功能、高精度、高稳定性、容易使用的手持式现场过程校准工具，它提供的强大功能可测量、输出和校准大多数的过程参数。本文通过两个典型的应用实例为大家介绍该仪器的使用方法。

　　一、温度装置的校准

　在工业生产过程中，温度的检测起着很重要的作用，如检测钢厂中钢水的温度，电厂中锅炉炉膛的温度，化工厂反应罐中的温度或食品厂冷冻室的温度等。在上述应用中一般使用测温元件，如(TC)或热(RTD)将温度信号转换为电信号，再由温度显示器显示出相应的温度，或由温度变送器变换成标准的4mA一20mA信号，再将转换后的电信号送入温度控制器，直接对温度进行控制。以下是一个典型的应用实例，使用热电偶测量温度。

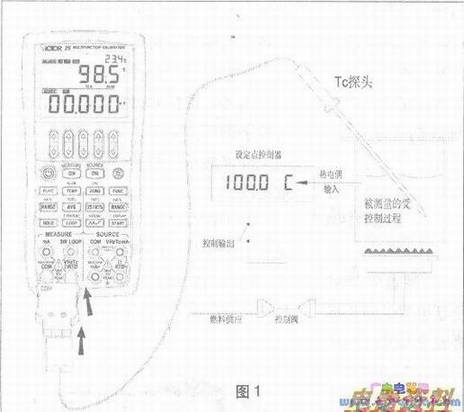

　如上图所示，将热电偶的两芯插座通过转接器插入VICTOR25测量端，按测量[ON]键启动测量，按测量[FUN]键选中热电偶测量，按测量[RANGE]键选择热电偶分度号，接[RJ-ON]键启动自动冷端补偿，此时校准器上端会显示出当前测量的温度值。显示器右上角显示当前的环境温度值，按[T.displayl键还可显示当前测得的mV值。

　二、回路校准

　生产过程中4mA-20mA信号是一个最具有代表性的过程变量，对它的校准是现场校准的一项重要工作，以下为校准回路供电隔离器的方法。

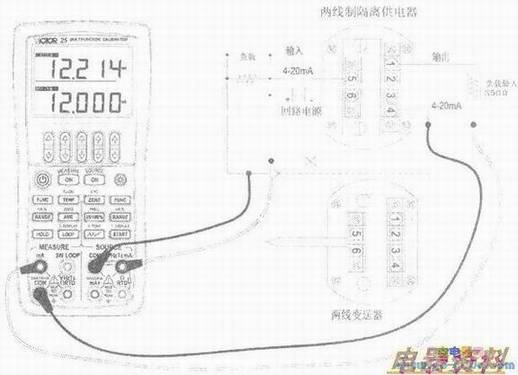

　回路供电隔离器(简称隔离器)是一种产生与输入端4mA一20mA成比例的信号并与输入信号电气完全隔离的装置。它不同于两线变送器，其工作来自隔离器的输入端。使用VICTOR25校准隔离器接成如下图所示，VICTOR25输出设为mA功能，此时的接线相当于模拟一台两线制的变送器输出，输入设为测量mA功能，此时改变VICTOR25的输出，它的输入也能产生相应的改变，以此便可对回路电源供电隔离器进行校准。此时可利用[mA%]键和输出[25%]键手动阶梯输出功能检查隔离器的线性度。
