彩色电视信号发生器

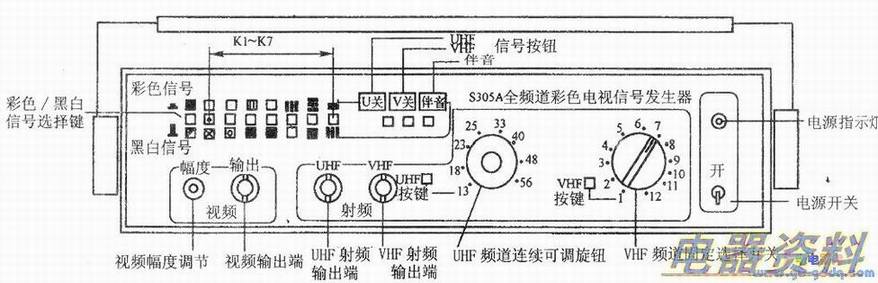

　彩色电视信号发生器是一种能够产生各种不同兼容性射频(RF)信号和音/视频(AV)信号的专用仪器，可输出黑白(Y)和彩色(C)75Ω的视频信号，并将视频信号以VHF或UHF的载频方式输出或利用室内天线向空间发射，便于维修、调整电视机。下图所示是S305A型全频道彩色电视信号发生器面板图。

　(1)AV信号输出的选择
　　
　　1)射频信号输出
　　
　　由AV信号合成为射频RF信号，经VHF/UHF全频道选择按钮进行频段选择，然后用带有鳄鱼夹的输出电缆插到VHF或UHF射频输出端，用鳄鱼夹夹住电视机天线，可测试高频头、中放、视放和伴音通道。

　VHF射频有1～12频道供选择；75 Q电子圆调制；输出幅度＞50mV；按下“V关”按钮，V信号消失。

　UHF射频有13～56频道连续可调；75Ω电子圆调制：输出幅度＞100mV；按下“U关”按钮，U信号消失。
　　
　　2)视频信号输出
　　
　　视频(v)信号输出幅度为0～3Vp-p，可调，出厂时已调在1Vp-p，若要不同的幅度，可调视频幅度电位器选取，输出为75Ω；视频输出的正、负信号极性可由后面板上的拨动开关来选择。

　3)伴音信号输出
　　
　　按下“伴音”按钮，在输出射频和视频信号中就会带有经6.5M调频的lkHz伴音(A)信号，频偏△f±50kHz。如需外接伴音；可经插头从后面板外伴音接入端引入，这时内部的1 kHz伴音信号自动停振。外伴音输入可在20～110mVp-p范围内选择，阻抗约500Ω。

　(2) Y/C信号输出的选择
　　
　　1)黑白(Y)信号输出
　　
　　当彩色、黑白信号选择键为弹出状态时，输出黑白信号。提供从黑到白的灰度等级，可供黑白机调试与维修：

　①按下“Kl”键：屏幕出现水平为16格、垂直为12格的棋盘；
　　
　　②按下“K2”键：屏幕出现以格子中心为基准，上下左右约4格半的电子圆（与格子叠加显示），不圆度≤10%；
　　
　　③按下“K3”键：屏幕出现由竖16线、横11线组成的格子：

　④按下“K4”键：显示16线竖条；
　　
　　⑤按下“K5”键：显示12线横条；
　　
　　⑥按下“K6”键：显示从白到黑（由上到下）分九个级别的横灰度阶梯：

　⑦按下“K7”键：显示从白到黑（由左至右）分八个级别的竖灰度阶梯。

　2)彩色(C)信号输出
　　
　　当彩色、黑白信号选择键为按下状态时，输出彩色信号。提供4.43MHz的副载波，180°±45°的色同步和八个竖直的标准彩条信号，可供彩色电视机调试与维修：

　①按下“Kl”键：屏显红色场；②按下“K2”传宅：屏显绿色场；③按下“K3”键：屏显蓝色场；④按下“K4”键：屏显白色场；⑤按下“K5”键：屏显四个矢量信号构成的四个方块图；⑥按下“K6”键：屏显特殊测试图；⑦按下“K7”键：屏显八个竖直标准彩条信号。

　(3)应用举例
　　
　　1)单彩色信号
　　
　　该机可输出红(R)、绿(G)、蓝(B)三个单彩色信号，用于检测彩管三基色的色纯度。

　例如，试将其中两个电子束截止，而仅由一个电子束扫描，荧光屏应显示颜色纯正的单彩色信号，若扫描出现偏差，则局部颜色不纯，可反复切换三个单色信号，有利于检查三个电子束的扫描情况。若截止其中一个电子束，让两个单色信号同时输出，可分别观察到它们的混色：黄、青、紫：若让三个单色信号同时输出，则可得到白色（亮度信号Y）。

　2)彩条信号
　　
　　按下“K7”键，荧光屏显示标准的八彩条，有经验的维修人员往往根据其中彩条的异变，可迅速而准确地判断故障所在部位。

　例如，在黑白图像中，若缺少红色，白色将变成青色；若缺少绿色，白色将变成紫色；若缺少蓝色，白色将变成黄色。在彩色图像中，若缺少红色，人物的面孔将变成暗青色。
