三相二线有功电能表L1相电流互感器极性接反示例

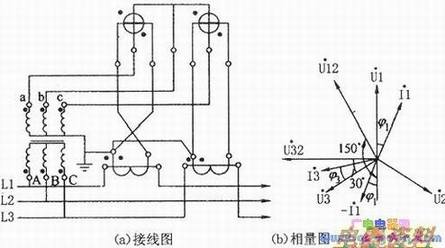

  　　三相二线有功电能表L1相器极性接反的线路如下图所示。
　　
　　这时两组元件中计量的表达式为P1=U12I1cosφ= (150°-φ1)P2=U32I3COSφ= (30°-φ3)如果三、电流均对称，三相电能表的总功率为P=P1+P2=U12I1cos= (150°-φ1) U32I3COS(30°-φ3) =2UIsin30sinφ=UIsinφ式中，U和1分别为和线电流。
　　
　　三相总功率P随角φ变化，它们两者的关系可以概括如下：
　　
　　(1)当φ=0°，即cosφ=1时，则P=0，所以铝盘不转。
　　
　　(2)当φ=60°，即cosφ=0.5时，则P=根号3 UI/2，此时线路中的功率也恰好等于 根号3 UI/2，所以，铝盘转速正常，电能表可以正确计量。
　　
　　(3)当φ<60°，即吩cosφ >0.5时，则铝盘转速变慢。
　　
　　(4)当φ>60。，即cosφ<0.5时，则铝盘转速变快。
　　
　　(5)当φ=90°，即cosφ=0时，则铝盘转速达到最快。
　　
　　当为感性时，随着负载的降低，铝盘转速的变化由慢变快。当负载为容性时，铝盘反转，反转的转速由容性功率因数决定。
