海尔变频冰箱的制冷工作原理

　普通家用冰箱中的电机起动频繁、大、寿命短、温度稳定性差、能耗高。变频冰箱带来功能的增加、性能的改善，而且具有明显的节能效果和降噪效果，同时整机寿命有明显提高。近年来国内家电厂商都在竞相开发。

　2000年4月，科龙首推BCD-348WA／HP变频冰箱，具有助动开门、制冰功能等，被业内人士誉为“最成熟、最稳定”的冰箱。随后，海尔推出007系列衍生239DVC系列变频冰箱具有控温精确、制冷分立、多循环技术结合变频技术的独立控温、节能高效等优点。本文以海尔BCD-239DVC为例，介绍变频冰箱的制冷原理。

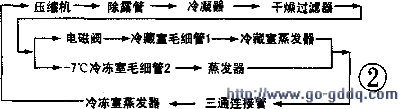

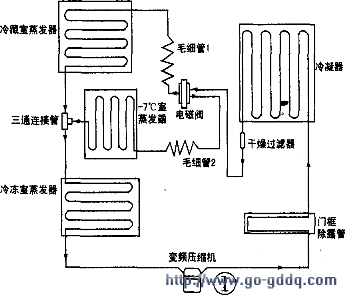

　一、变频冰箱制冷系统组成图1是海尔变频冰箱制冷系统原理图。全系统由变频压缩机、冷凝器、过滤器、电磁阀、毛细管、蒸发器及控制器等构成。管路系统中，在能够反映制冷剂状态的关键部位设置了温度，用以检测其温度。在制冷工作状态，制冷剂的工作流向如图2。
