空调电路板-显示电路控制原理分析与检修技巧
组成元件名称及作用:R303的作用为限流和分压,保证的和在一定的范围内;E301、E302和E303为发光,分别代表运行、加热和定时。

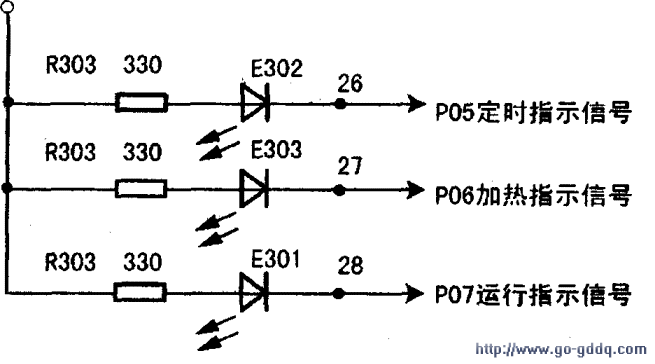

控制原理:附图是显示电路控制原理图,该电路比较简单。根据运行状态,从(9)、(10)和(11)脚输出低,形成电流回路,对应的灯发光。
空调机故障现象:本分立电路一般不会出现故障。
组成元件名称及作用:R303的作用为限流和分压,保证的和在一定的范围内;E301、E302和E303为发光,分别代表运行、加热和定时。
控制原理:附图是显示电路控制原理图,该电路比较简单。根据运行状态,从(9)、(10)和(11)脚输出低,形成电流回路,对应的灯发光。
空调机故障现象:本分立电路一般不会出现故障。
