交流变频空调的控制方式

　异步电动机在运行时，产生的感应E1=4.44kfN1φ（k-电机绕组系数，Nl-每相定子绕组匝数，φ一每极）。

　由于定子上的压降很小，可以忽略，可以认为U1=E1=4,44kiN1φ。在实际运行过程中，通常希望保持φ不变，因为φ的增加，将导致铁芯的饱和，进而引起励磁的上升，使得铁损急剧增加；而φ减小．则铁芯未得到充分的利用，使得输出转矩下降。

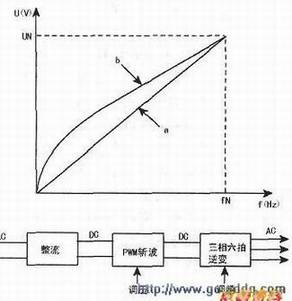

　要改变供电f的大小，电机定子Ul必须随之同时发生变化，即在变频的同时也要变压。这种调节转速的方法称为VVVF(VairbleVoltageVaribe)，简称为V/F变频控制，其控制曲线如上图所示，其中a为压缩机厂给出的V-F曲线．b为经过适当补偿的V-F曲线。

　交流变频根据VVVF技术不同，分为PAM和两种。PAM是把vv（调压）和VF（调频）分开，这种方式称为脉冲幅值调制(PulseAmplitudeModulation)方式，简称PAM方式，其框图如中图所示。

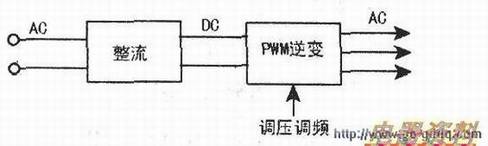

　PWM是将vv与VF集中于中一起完成调制，这种方式称为脉冲宽度调制(PulseWidthModulation)，简称PWM方式，其框图如下图所示。提示：在交流变频中，一般采用不等宽度PWM调制方式，而在直流变频中一般采用等宽度PWM调制方式。

　目前PAM(PulseAmplitudeModula-tion脉冲幅值调制方式)以其独特的优越性而被用于直流变频空调的压缩机输入电压的调制中。
