三相电源缺相保护电路工作原理

　　在三相柜式空调器中，压缩机线圈损坏的70%是由于缺相而造成的，所以压缩机缺相保护被广泛地应用于三相柜式空调器中。

　①式缺相保护电路原理。该电路由两个相同电流互感器组成，此电路将压缩机运转电流经电流互感器转换成交流，并经整流为直流电压输入比较判断，最终控制压缩机接触器吸合与释放。当压缩机缺相运行时，会造成不缺相的两相电流有很大增加，此时电流互感器次级输出交流电压相应增高，经二极管VD整流，C后输出直流电压也增高，该电压经单片机内部比较后，控制压缩机接触器线圈断电。压缩机运转电流过小的过程与上述控制结果相反。
　　

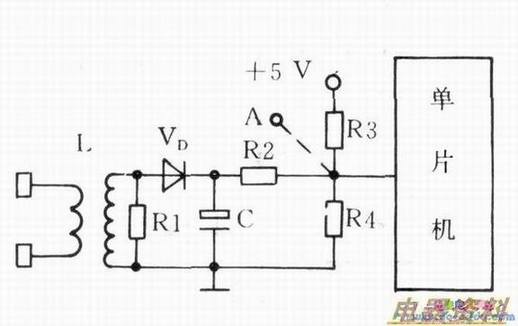

　　当压缩机运转电流大于额定电流的1.4倍或小于额定电流的0.3倍时，单片机将判断为缺相，电路如下图(a)所示。其中：Rl为，R2为限流，R3、R4为分压，VD为整流二极管，C为滤波，L为电流互感器。

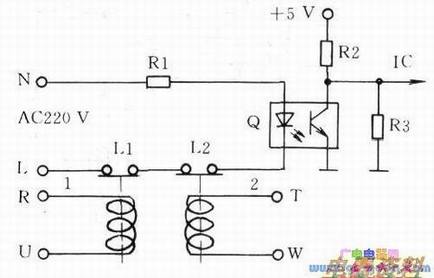

　　②水银过流式缺相保护电路原理。该电路如下图(b)所示，当正常时，交流220V经限流电阻Rl使光电耦合器发光导通，其输出脚为低。此信号经单片机内部判断为电源正常，即空调器正常运行，其中R2、R3为分压电阻。（水银过流常闭触点Ll和L2导通。）当电源缺相时，压缩机运转电流过大，它使水银过流继电器常闭触点Ll、L2断开，即切断光电耦合输入电路，此时输出脚为高电平，此信号输入单片机内部进行缺相保护。
　　
　　如将水银过流继电器常闭触点直接串入压缩机线圈中，可组成另一种形式的缺相保护电路。
