用依图调整法调整卫星天线

　一、制作基准图
　　

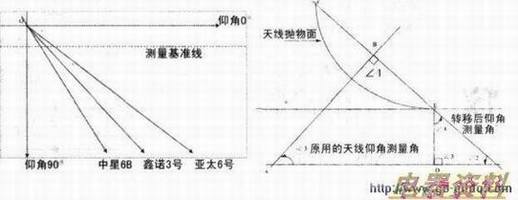

　  1.用一张16K纸或A4纸。按照当地（县）经纬度。先计算出新卫星的仰角和方位角，并将仰角分别绘制成中星6B、鑫诺3号、亚太6号卫星相应的仰角角度（如左图所示）。

　2.找一根长1.5m以上（可依天{线直径而定）的木条，要求平直。将图纸测量基准线精确平行于木条平直的下沿，固定在木条上。

　3.在图中的“O”点钉一颗钉子。挂一条20cm长的垂线。

　二、调整方法
　　　　
　　首先将接收天线的高频头与卫星接收机及电视机连接好，打开接收机和电视机开关，接通。

　1.将木条垂直于天线最上口及最下口放置。松动仰角调节螺杆。看垂线，将仰角调整到垂线与图纸相应的卫星仰角刻度位置一致时。仰角的角度调整基本完成。

　2.设置新卫星的接收参数。先不确认。松动方位角调整螺丝。稍微左右转动天线。信号质量立即出现。细调方位角至信号质量最高值。再细调仰角至信号质量最高值，即可按下“确认”键，逐一将所有参数输入卫星接收机。

　三、工作原理
　　
　　如右图所所示：

　∴所有三角形的内角和为180°；∠1=∠5（直角）；在△ABC中，∠3=180°-（∠1+∠2）；在ACDE中，∠4=180°-（∠5+∠2）：∴∠3=∠4。
