电磁炉检锅电路的识别

　检锅的作用：判断炉面上是否放有符合要求的锅具。若有，则MCU输出正常的脉冲，让整机正常工作。否则，机内发出报警音或显示故障代码。
　　

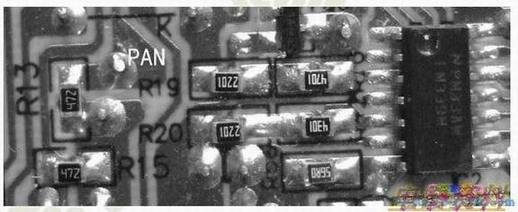

　　特点：检锅方式主要有三种：一是通过器检测电流大小（有锅时，电流较大）；二是采用脉冲计数方式（有锅时，由于线圈中的能量被锅吸收，故谐振时间短，脉冲个数少）；三是将前两种方式相结合进行判断。无论何种方式，其电路输出端均与PAN端相连。通常，电路板上或图纸上标注有“PAN”字样。
