用分块分布检修法维修明基液晶彩显的通病

　　在维修中，经常遇到“同样的现象不同的原因，同样的原因不同的现象”的故障，就像明基的通病一样，虽然原因大家都知道，可大家遇到的故障现象却不尽相同。

　常见故障有以下几种：1. 显示器能够正常开/关机，指示灯正常变化，黑屏（能够看到屏幕加电的变化），有暗像没有背光。 2. 不能正常开/关机，一接上220V，面板指示灯就快速闪烁，开/关机无效。3. 能够正常开机，但指示灯壳后，背光亮一下就马上熄灭，同时面板指示灯也熄灭。几秒后指示灯再亮，背光再亮再灭。 4. 能够正常开机，指示灯壳后，背光亮一下即灭，指示灯正常，能够关机，屏幕有暗像没有背光。5. 能够正常开/关机，面板指示灯正常，背光能亮，几秒钟或几分钟后才熄灭。此时面板指示灯正常，关机再开，背光亮一下即灭。6. 能够开机，但只要一开机，指示灯就开始快速闪烁，此时开/关机无效，只有拔下220V插头。如果拔下电源再插上，仍然可以再次开机，但又重复指示灯闪烁。7. 能够正常开/关机，面板指示灯正常，开机几个小时后黑屏。黑屏后，面板指示灯正常，有暗像，可以正常关机。关机再开，又可以再亮几十分钟或者几个小时。8.接上电源后开/关机无效，接下POWER键没有反应。9. 只要接上220V电源，无需开机，显示器就白屏。如果开机，屏幕可以正常显示图像。苒关机后仍然是白屏。
　　
　　 分块分步检修法
　　

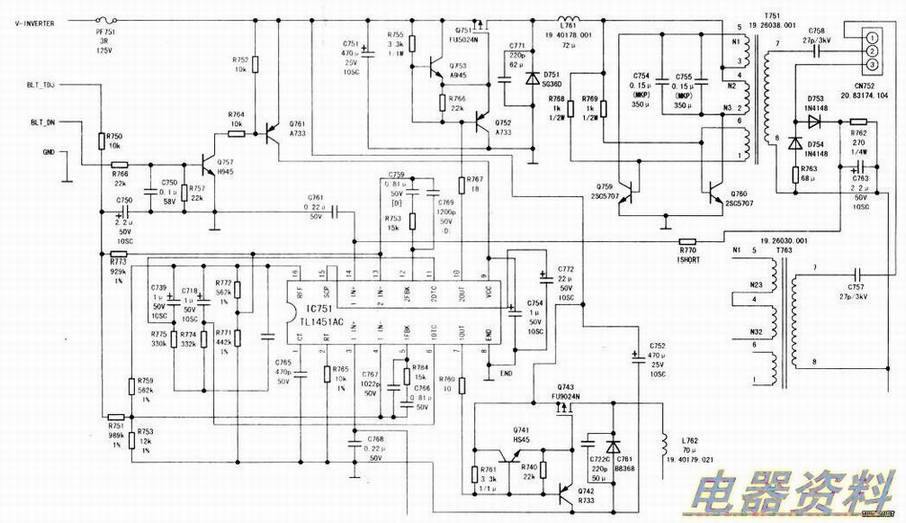

　　 明基高压板的如图所示，其工作原理是：双路输出可调脉冲方波，分别经过由A733与C945推挽放大后，推动场效应管IRFU9024与组成的降压电路，输出10V左右的供给由两只C5707与0.22μF及高压线圈组成的高压发生单元工作。驱动板的MCU通过ON/OFF信号控制PWMIC是否输出推动脉冲来控制灯是否亮；通过MCU输出的ADJ信号的高低（或脉宽的大小）来控制脉冲占空比的大小，用于改变IRFU9024输出电压的大小，继而来改变高压输出的大小从而实现控制灯的亮度变化。所以由两只C5707和0.22μF/160V以及高压组成的高压发生单元是一个独立的单元，只需要加入工作电压即可工作。同时四灯有两组同样的电路。

　高压板电路可分为供电单元、PWMIC单元、9024控制单元、5707高压发生单元几个部分。在检修时可对上述几个单无分块分步检查，可以使用外接稳压电源供电，分别为5707单元，9024单元，PWMIC单元（TL1451），供电单元加电，以检查各功能单元电路是否正常。

　1.供电单元
　　
　　由电源开关变压器的次级整流、电容、保险组成。因为设计电路不同，电源高压一体板的供电有+12V和+16V两种（在这儿要注意不工作时，次级的输出电压偏高，+12V或+13V供电的可能会达到17V左右，16V供电的会达到20V以上，这也是为什么的+12V供电使用+25V或+35V的滤波电容，而不使用+16V电容的原因）。

　一般电源高压一体板的反馈电路设计在+5V或+3.3V端，而对+12V没有设计反馈电路，所以对于输出电压不稳的故障，重点检查+5V端的采样反馈电路。同时部分液晶显示器的电源空载时（不接驱动板），+5V和+12V电压会小幅度跳变，这属于正常现象。在遇到此问题时，可加上后再测量电压，如果仍然跳动，那就是电源有故障。当然高压板存在短路故障时，也会出现指示灯有规律的暗闪，同时电源变压器会发出间歇的“嗒嗒”声。
　　
　　例如三星的711N、911N、740N显示器，其高压板供电的三只滤波电容很容易在高温下鼓包失容，导致次级供电电压偏低，只有8V左右。此时在供电电压偏低的情况下，高压板为了稳定背光亮度，会减小PWM脉冲占空比，降压场效应管导通时间增加，工作变大，场效应管、线圈、续流二极管的发热量也同步加大，最终导致降压场效应管过热，而表现为电源短路。明基液晶的背光电路，当5707击穿后，就会造成+12V端供电负载短路。由于元件的差异性，当电流不是很大时，保险可能不会完全熔断，而，是呈一定的阻性，这就为你在维修明基通病时埋下了隐患，便你在更换5707、9024和0.22μF电容，甚至升压变压器后，测试时灯管仍然只有一半亮的情况出现。
　　
　　对于电容鼓包失容，在更换时应严格按照电路原来设计电容数量、容量、电压、温度（1O5℃以上）进行更换。不能简单的使用2200μF或3300μF/25V的电容进行替换，因为次级滤波电容加大，会造成开机瞬间的浪涌电流加大，有可能导致次级整流二极管过流击穿或电源初级的电源管过流击穿。液晶显示器中使用的滤波电容必须是105℃或125℃，使用85℃的电容寿命一般很短。
