如何用回路电阻测量法判断电路故障

　机床故障检修实操训练时要注意方法，只有在熟悉工作原理、测量工具使用熟练，加上合理的测量、分析方法才能准确快速查找到故障点所在。

　检修过程的重点是判断故障范围和确定故障点，测量法是维修电工工作中用来确定故障点的一种行之有效的检查方法。常用的测量工具和仪表有测电笔、、钳形表等，通过对电路进行带电或断电时的有关参数如、电流、等的测避，来判断电器元件的好坏及线路通断情况。

　虽然电压测量法和电流测量法都有快速、准确的优点，但由于要带电测量，在实际操作中学生存在触电的恐惧心理，多数学生都不采用。

　相反，测量法则耍断电操作，学生觉得安全而大受欢迎。

　测量法常用有电阻分阶测量法和电阻分段测量法，这两种疗法在很多课本上都有详细的叙述，在本文中讨论使用另一种方法——回路（环路）测量法。在测量过程中由于电路的支路多，应用电阻分阶测量法和电阻分段测量法相互影响大，使测量数据不准确，影响分析造成误判，测量时要把其他支路断开，使被测量的电路独立开来，但回路电阻测量法就不必断开其他支路，而是合理利用这些支路来测量。

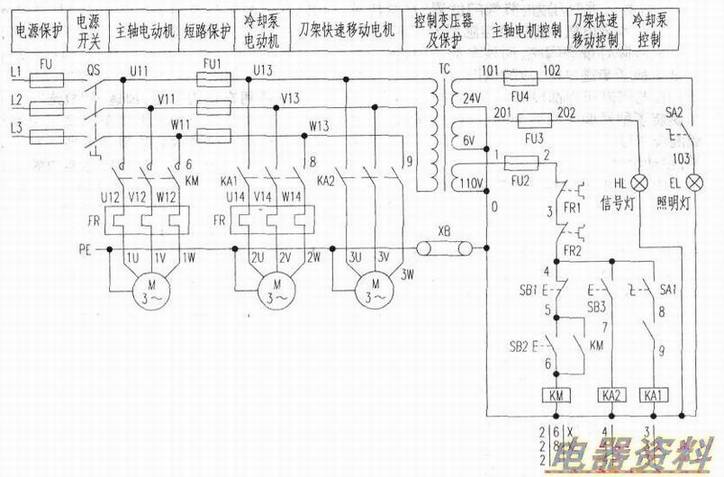

　下面以CA6140车床电气控制线路为例，讨论回路电阻测量法在机床控制线路PE故障检修中的应用，电路图如下图所示。

　在电阻分阶测量法和电阻分段测量法时，常要取出FU2、FU3、FU4的熔体，避免其他支路的影响。而采用回路（环路）测量法时则不必取出熔断器FU2、FU3、FU4的熔体而直接测量．并根据通断情况、电阻数值来确定故障范围和故障点，检修和判断快速准确。
