用Protel PCB 99 SE绘制双面印刷电路板

　　要绘制比较复杂一点的印刷电路板，应该采用双面板布线，使铜膜走线布线更加合理和简洁。要绘制双面印刷电路板，就不能象绘制单面印刷电路板那样还用手工布线了，因为两面铜膜走线的元件引脚过孔必须完全对齐，不能有丝毫相差，用手工布线费时又费力。其实Protel99SE具有自动布线功能，既快又美观，且布线规范、铜膜走线最短最合理，这是ProtelPCB99SE最精彩的华章，使我们从事复杂的电路板设计工作显得轻松愉悦。
　　
　　与绘制简单电路的单面印刷电路板相比，绘制简单电路的双面印刷电路板需要利用ProtelPCB99SE的几项功能，主要有以下几点：
　　
　　1．使用板框向导绘制板框功能：
　　
　　ProtelPCB99SE有一个“使用板框向导”绘制板框功能，可以方便地设计所绘电路的板框大小和形式，使用板框向导共有10个步骤，其中只有两个步骤需要修改，其余可用默认值。
　　
　　2．自动布置元件功能：ProtelPCB99SE有自动布置元件功能，自动布置元件模式有两种：一种是群集式自动布置元件模式；一种是统计式自动布置元件模式。群集式自动布置元件模式适合元件数比较多的电路，而元件数少于100个的简单电路宜采用统计式自动布置元件模式。
　　
　　3．自动布线功能：ProtelPCB99SE具有强大而超高品质的自动布线功能，布线迅速、规范、简洁而美观。
　　
　　4．镜向打印铜膜走线功能：ProtelPCB99SE有一项镜像打印铜膜走线功能，可以为我们打印出完全吻合的两面铜膜走线图。
　　
　　5．业条制作双面板工艺：业余条件下制作双面印刷电路板，用一套特殊的技术，能做出非常精致的双面印刷电路板。
　　

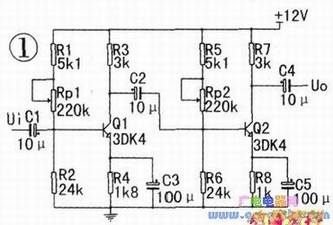

　　下面结合如图1所示的“两级放大电路”例子，讲述如何在业余条件下，制作双面印刷电路板的过程。

　　1．进入电路板设计环境
　　

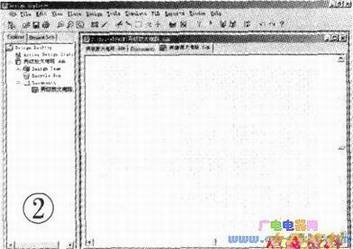

　　在设计数据库文件“两级放大电路．ddb”下创建一个“两级放大电路．Sch”文件，并进入原理图设计编辑环境。单击菜单Design/Options．，．，将图纸设计成宽550mil．高400mil经适当放大后如图2所示。

　　
　　2．雷电路原理图及放置连接头
　　

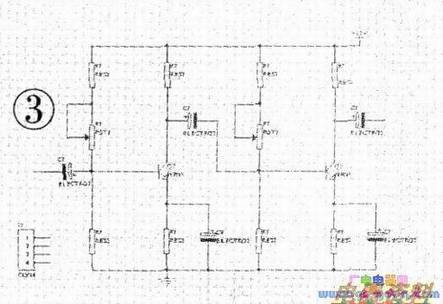

　　一个制作完成的独立单元电路，有时需要与其它电路连接，或需要连接输入、输出信号，可以在电路上放置一个连接头元件。移动设计管理器BrowseSch选项卡下Browse栏中滚动条找到CON4，双击CON4．同时按下键盘上的“×”键，将其水平翻转后放入图纸左下角如图3所示。

　　3．放置网络标号
　　

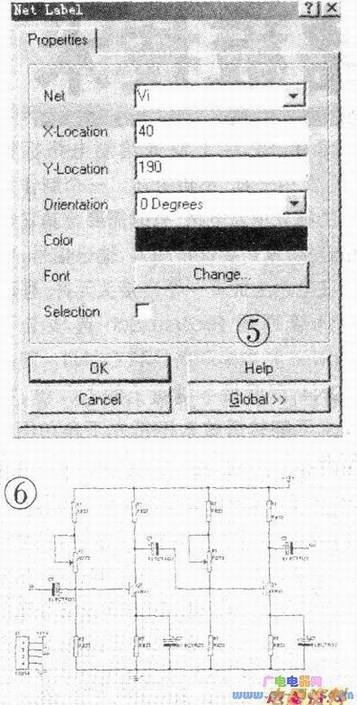

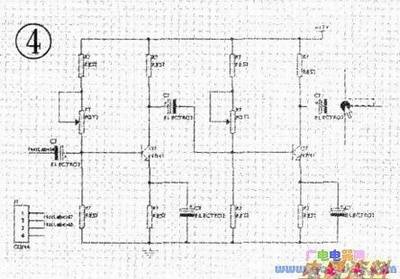

　　在“两级放大电路．Sch”设计窗口下，单击菜单Place/NetLabel（放置网络标号），箭头带出一个虚线框（见图4电路输出端），将其放入两级放大电路的输出、输入端及连接头CON4的2、3两个端点如图4所示。双击电路中输入端网络标记文字，将弹出NetLabel对话框如图5所示，在Net栏中输入Ui，单击下方“ok”，放置电路输入端网络标记为Ui；用同样的方法放置连接头CON4的2端网络标记为Ui；用同样的方法放置电路输出端和连接头CON4的3端网络标记为Uo。再将+12V标记放置到连接头CON4的1端；将接地标记放置到连接头CON4的4端，完成后的两级放大电路如图6所示。

　　4．编辑元件属性
　　

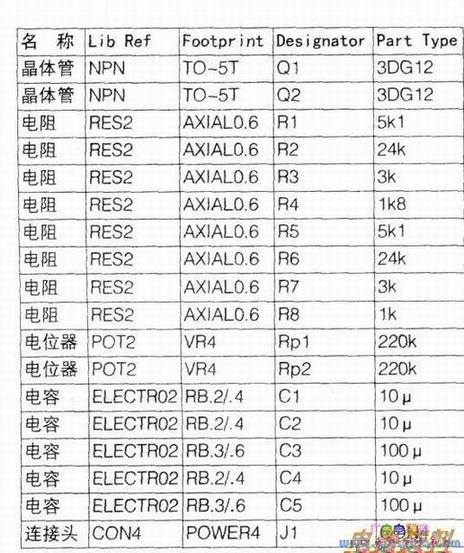

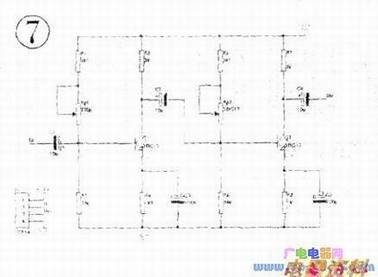

　　元件属性参阅下表，编辑完成后如图7所示。

　　
　　5．重编元件序号
　　

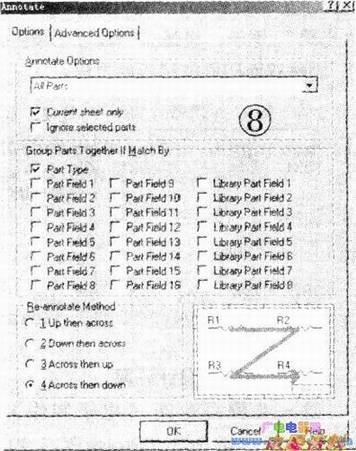

　　如果电路比较复杂，用上述人工编辑元件序号时可能会出现重复、漏编、错编等情况，自动布线时会出错，因此，执行Protel的自动重编元件序号功能，可以避免差错。在“两级放大电路．Sch”设计窗口下，单击菜单Tools/Annotate...，将出现Annotate对话框如图8所示，在Options选项下，单击AnnotateOptions栏的下拉箭头，在下拉列表中选取AllParts．然后单击下方“ok”按钮，将自动生成“单管放大电路．ERP”文件，同时在打开的“单管放大电路．ERP”文件窗口中可见：重编序号后，R1的序号重编为R9；R5的序号重编为R10，Cl的序号重编为C6……等等。
