熊猫2118彩电稳压电源工作原理

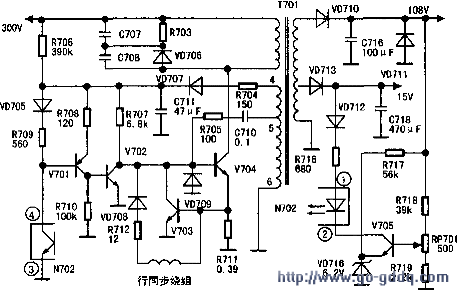

    启动R706、R707、正反馈R705、正反馈C710、开关T701的④、⑥脚正反馈绕组和开关管V704组成自激振荡。V702为脉宽调整管，
V701为放大管，光电耦合器N702、V705、VD716、R717、R718、RP701、R719组成取样放大电路.VD708、R712和上的同步绕组组成同步电路。R711、V703组成电源开关管过流保护电路。C711、VD707、R704和开关变压器的④-⑤绕组组成供电电路。R703、C707、C708、VD706组成消反峰电路(注意，这一电路也参与电源振荡，有些元件损坏会引起电源不起振)。

    接通电源，C705上的300V通过启动R706和R707加到开关管的b极，开始工作，电源次级随之有了输出，其中主电压输出值为108V。

   C54P10、3642A等机型彩电电源的原理与此大径相同。
