液晶彩电的结构组成

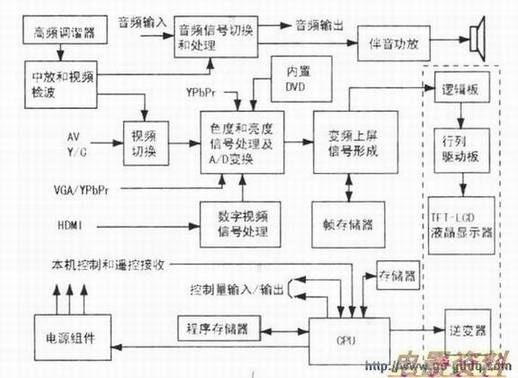

通常将液晶电视分为信号处理、和液晶屏三大部分。下图为液晶电视的组成框图。
信号处理电路
液晶电视中的信号处理电路是一个广义的电路，它由图像信号处理电路、控制系统电路和伴音系统电路三部分电路组成。图1中的高频器、中放和视频检波、视频切换、色度和亮度信号处理及变换、内置DVD、数字视频信号处理、格式变换和上屏信号形成、帧、CPU、程序存储器、存储器、音频信号切换和处理、伴音电路均属于信号处理电路部分。在液晶电视中，信号处理电路通常设计安装在1块或2～3块电路板上。承担信号处理任务的电路组件板称信号处理板。
信号处理电路输入的是射频电视信号、视频电视信号、Y/C信号、YPbPr信号、VGA信号、HDMI信号和本机链控信号、遥控信号，输出的是上屏信号、视频信号、音频信号和对开关和进行控制的开/待机控制等控制信号。
液晶电视中的信号处理电路，在不同型号的液晶电视中，会因电路结构和所采用的不同有一些较大变化。造成变化的原因有两点：一是某些电视机取消了一些功能，如无内置DVD或HDMI等，功能的简化自然会使电路简化；二是随着电子技术的进步和的超大规模化，某些电路会组合在一起而形成一个独立的组件或新型集成块，取代原来由多个独立电路或多个集成块组成的电路，完成相同的功能。如：高频调谐器+中放和视频检波电路组合形成的新型高频调谐器，视频切换开关+色度/亮度及A/D变换电路组合形成的视频处理和A/D 变换专用集成电路(常见的有：VPC3230D、SAA7117等)，视频切换开关+变频电路和上屏信号形成电路+CPU组合形成的专用集成电路(常见的有：MST9U88、MST7188等)。
开光电路
液晶电视中的开关电源通常设计安装在一个电路板上，这个安装了开关电源全部器件的电路组件通常被称为电源组件板，其结构与CRT彩电中的开关电源基本相同，作用是将交流220V市电转换成稳定的直流电压，作为整机其他电路(如信号处理板、逆变器)的工作电压。液晶电视开关电源通常有+5V、+12V、+24V三组电压输出。
在液晶电视中.开关电源与信号处理板的关系是一个既独立，又受控于信号处理板的关系。所谓独立是指开关电源启动进入待机工作状态，不需要外部电路进行控制，只要电源开关接通，开关电源中的部分电路就会启动进入工作状态，向信号处理板送出+5V电压，作为信号处理板上控制系统电路待机工作时的电源电压；所谓受控则是指开关电源能否从待机状态进入正常工作状态，完全受控于信号处理板送来的开/待机控制电压是否正常。
液晶屏

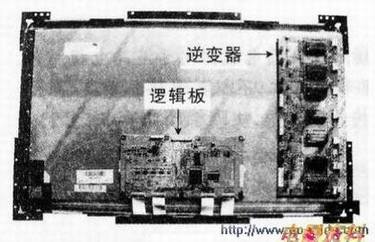

下图中虚线框内的电路和器件(逻辑坂、行列驱动板、TFT-、逆变器)的组合称为液晶屏。右图是一张32英寸液晶屏的结构实物图。
在右图中，位于屏下方中部的电路组件叫“逻辑板”，右边的电路组件叫“逆变器”，逆变器又称“背光灯驱动电路”或“高压板”。32英寸液晶屏一般使用一只逆变器，超过32英寸的液晶屏有使用两只(左右各一只)逆变器的，也有使用一只逆变器的。逆变器与信号处理板的关系为一种被控关系。这里讲的被控关系是指逆变器启动进入工作状态受控于信号处理板。只有信号处理板输出的启动工作控制电压加到逆变器上后，逆变器才能启动进入工作状态。需要指出的是：液晶电视中的逆变器也如CRT彩电中的开关电源一样，也是通过强制方式使其独立工作的。液晶屏上的逆变器工作电压由开关电源直接提供。逆变器实际上是一个电压转换器件。逆变器的工作状态受信号处理板输出的开/待机电压和亮度调整控制电压{直流电压或脉冲电压)控制。逆变器的作用是产生背光灯工作所需要的约1200V～160OV左右正弦波电压。液晶屏中的行列驱动电路、背光灯和TFT—LCD液晶显示器件因在屏的内部，所以从右图中无法看到。但如果我们将一台已坏的液晶屏拆开，就可以看到接在逆变器上的背光灯和接在TFT-LCD液晶显示器上的行列驱动电路。左图为背光灯组实物图。从图中可以看出，大屏幕液晶屏内的背光灯组由多根灯管构成，灯管与灯管之间等距离平行排列在液晶屏内。背光灯直径约为1.8mm。背光灯灯管数量取决于屏幕尺寸，屏幕越大灯管越多。范围在4根～24根之间。背光灯(FL)是一种冷阴极荧光灯。液晶屏上的逻辑板又称“控制板”。液晶屏上的逻辑板与彩电中的末级视频信号放大电路板有本质的区别。逻辑板不是一个纯粹的信号放大器，而是一个内置有移位寄存器(水平和垂直移位)的专用模块电路。逻辑板有自身的软件和工作程序。逻辑板的作用是对信号处理板送来的LVDS或TTL图像数据信号、时钟信号进行处理，通过移位寄存器将图像数据信号、时钟信号变换成能对TFT-LCD液晶显示器件工作状态进行控制的行列驱动信号，然后送往行列驱动电路。液晶屏上逻辑板的工作电压不是由开关电源直接提供，通常由信号处理板上的相关稳压电路提供。上面介绍的是一般情况液晶电视的组成，某些液晶电视的组成也可能比上面介绍的复杂，有些也可能比较简单。
