杜比环绕声解码

　杜比环绕声的任务是，从两个声道LD和RD信号中恢复四声道的L，R，C及S信号。杜比环绕声解码的基本思路是采用一个无源固定矩阵来实现解码，如下图所示。



　　
　　由于解码后的信号与原信号不完全一样，因此解码后的信号分别用L’，R’，C’及S’表示。它们分别为：
　　
　　L’=LD=L+O.707(C+jS)
　　
　　R’=RD=R+O.707(C-jS)
　　
　　C’=0.707(LD+RD)=C+O.707(L+R)
　　
　　S’=0.707(LD-RD)=jS+0.707(L-R)
　　
　　从以上四式中可知，解码输出除包含所需信号外，还产生大量串音，这些串音使声像定位变坏。例如：L'信号，它除包含所需信号L外，还产生了0.707(C+jS)串音信号。这种正常信号与串音之比就是声道分离度。
　　
　　上述无源固定矩阵解码的分离度仅为3dB，距实用杜比环绕声的要求相差很远。
　　

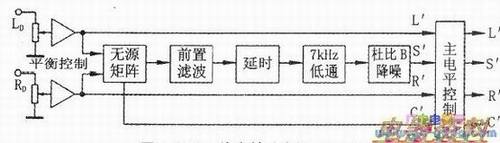

　　(1)根据无源固定矩阵制作的解码器又称为被动式解码器，如下图所示。为了提高前方声道和后方声道的分离度，采用了对后方环绕声道S’信号延时处理的方法，使后方环绕声道比前方声道延时15～30ms左右，根据哈斯效应，人耳是根据先到达的声音获得定位的，因而后方环绕声道声音不会影响入耳对前方声道声音的定位效果。经延时后的S’信号还要经过低通与杜比降噪处理，7k低通滤波可消除高频串音又不影响环绕声，加入杜比B降噪可与时加入的降噪电路互补，可使后方环绕声道的提高6dB左右。前置滤波的作用是防止25kHz以上的与干扰进入数字式延时电路。

　　(2)早期生产的AV放大器都采用这种杜比环绕声系统，目前大多已被淘汰。
