制版时考虑焊盘的孔径及形状
焊盘的孔径
焊盘的外径决定焊盘的大小，用D表示；焊盘的内径由元件引线直径、孔金属化电镀层厚度等方面决定，用d表示，一般不小于0．6mm，否则开模冲孔时不易加工。对于单面板D≥(d+1．5)mm；对于双面板D≥(d+1．0)mm
焊盘的形状

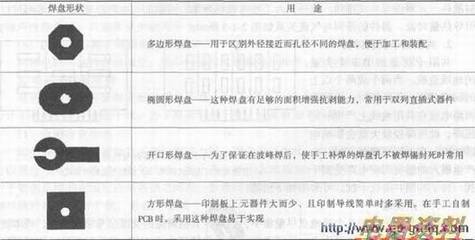

焊盘的形状1

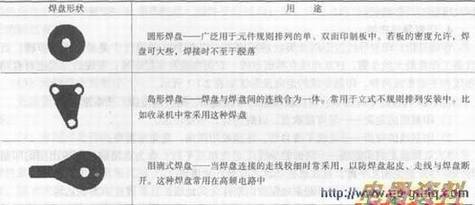

焊盘的形状2
