Protel2004四类栅格的作用
1.VisibleGrid(可视栅格)

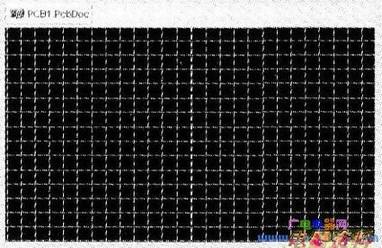

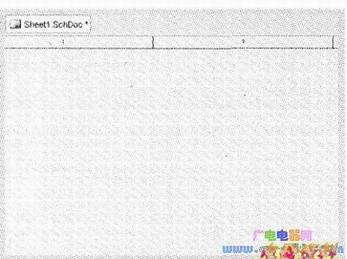

打开编辑器可以看到界面上的线状或者点状的纵横交错的格子。这些工作界面上可以看到的格子就是网格,这是一种几何点或线构成的网格。其作用类似于坐标线,可帮助用户掌握图件间的距离,更好地进行导线的放置、元件的定位,使我们更方便地绘图与制板。上图为在原理图编辑器环境中的栅格界面、下图为在编辑器环境中的栅格界面。
可视栅格可以隐藏也可以显示,栅格的大小也可以在各编辑器中通过点击“查看”菜单或右击的相应项来设置。
2.SnapGrid(光标捕捉栅格)
指光标捕获图件时移动的最小间隔。它是指光标在原理图编辑器、原理图库编辑器、PCB编辑器及PCB库编辑器等环境中捕捉图符(如节点、导线、画图工具栏内的图符等)时可移动的最小步长。

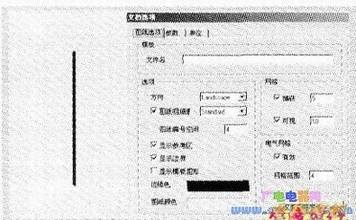

光标捕捉栅格的效果可以隐藏与显示,光标捕捉栅格的大小也可以在各编辑器中通过点击“查看”菜单或鼠标右击的相应项来设置。下图为在原理图编辑器中,在光标捕捉栅格为 5miI,可视栅格为10miI时,光标拖拉导线最小的步长为半格,也就是说最小的步伐为半格,要在一格的四分之一的地方放置图件是不可能的。

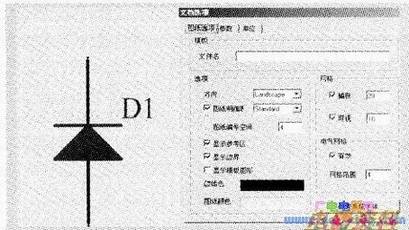

下图为在原理图编辑器中。光标捕捉栅格为20miI,可视栅格为10miI时,光标拖拉D1最细小的步伐只可两格两格移动。
在原理图编辑器中完成所有摆放元件名称编辑时,有时会发现一些名称的位置无法放到合适的位置,原因是软件默认状态为栅格状态,元件名称段传正一、四类栅格作用的摆放位置只能以光标捕捉栅格为移动单位。当你需要放置到栅格中某一位置才能使图纸美观时,可有两种方法解决:1、可将栅格状态暂时取消,摆放后恢复。方法是将光标捕捉栅格(SrlapGrid)前的“&ra;”去掉;2、将光标捕捉栅格的数字设置得小一些,这样使图符移动的步伐细小一些,便能满足放在任意位置的目的。

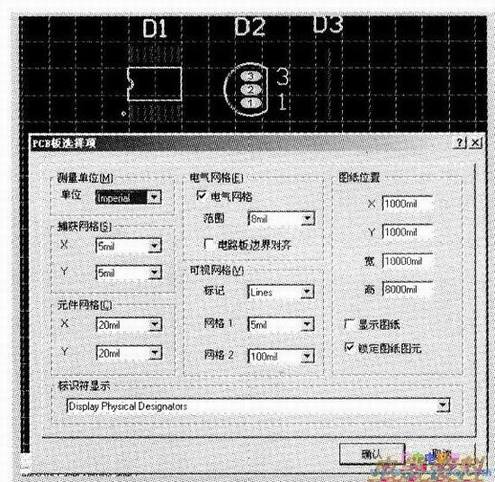

下图为在PCB编辑器中,光标捕捉栅格为5mil,第二可视栅格改为100mil第一可视栅格是当图纸显示比例大到一定程度的可视栅格,一般作用不大,数字默认)。其中的导线图件D3最小可半格半格移动。其中的D1、D2是元器件封装,不算图件。光标捕捉D1、D2移动的栅格不是光标捕捉栅格,而是元器件捕捉栅格。
