由SCH转换到PCB的技巧

　我们进行、等板卡的设计时，与一般板设计有所不同，可以方便的采用设计向导创建文档，加载专用设计模板可以简化设计。
　　
　　下面以DesignExplorerDXP为例进行说明：
　　
　　一、建立自己的专用文件夹
　　

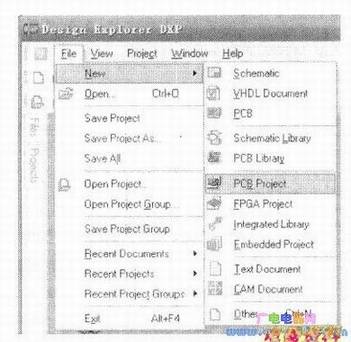

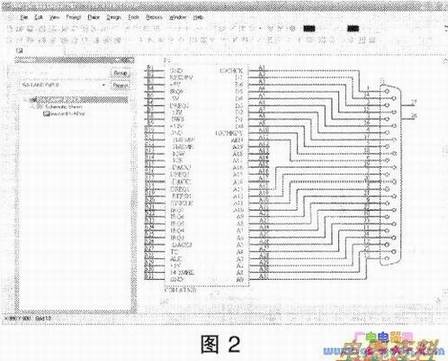

　　单击File》NEW》PCBProject建立ISACARD.PrjPCB项目文件，如图1，在此项目文件中建立isacrad．SchDoc原理图文件，ISA总线接口的原理图库可以自己创建，原理图库只要逻辑连接关系对了就可以，已完成的原理图设计如图2：

　　二、采用设计向导加载ISA设计模板创建isacrad.PcbD文档
　　

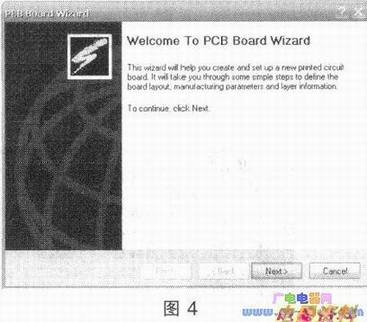

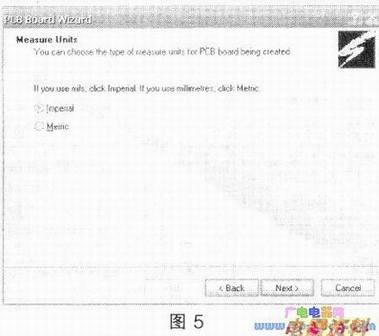

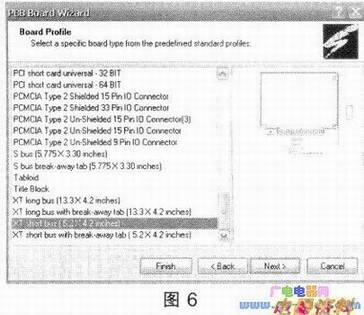

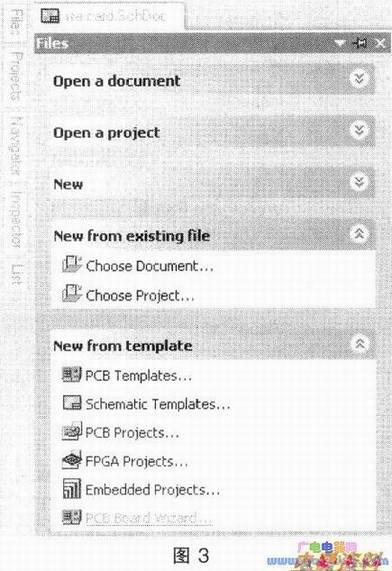

　　单击文件工作面板中“Newfromtemplate”选项下的“PCBBoardWiz-ard”选项，如图3，启动PCB电路板设计向导，单击“Next”按钮，如图4，弹出单位设置对话框，如图5，采用英制单位，单击“Next”按钮，这里有许多工业制板规格，我们选择XTshortbus(5.2×4.2inches)，如图6，单击“Next”
　　

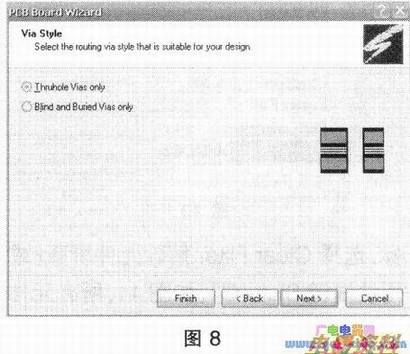

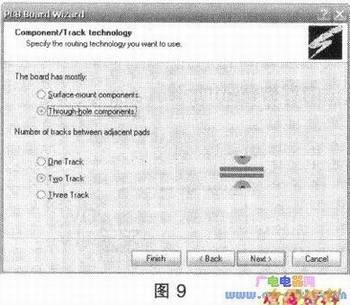

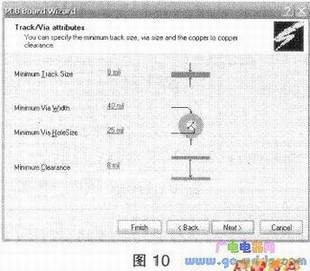

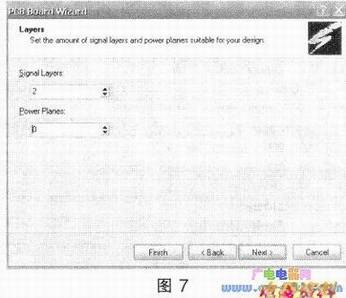

　　按钮，对PCB板的“SignalLayers”（信号层）和“PowerPlanes”（层）数目进行设置，双面板信号层数为2，层数为0，如图7，单击“Next”按钮进入下一界面，设置所使用的过孔类型，如图8，使用穿透式过孔，单击“Next”按钮，进入下一个界面，设置元件的类型和表面粘着元件的布局，如图9，使用的是针脚式封装元件，选择“TwoTrack”单选项，单击”Next”按钮，弹出如图10界面，在这里可以设置导线和过孔的属性，均采用默认值。将其保存为isacrad．PcbDoc．并将其加入到ISACARD．PrjPCB项目中。
