Altium Designer集成库介绍及创建

一．集成库概述

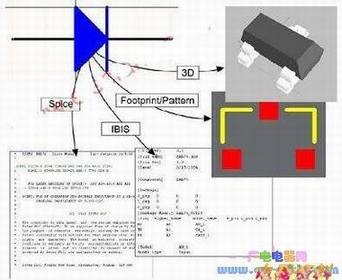

Altium Designer 采用了集成库的概念。在集成库中的元件不仅具有原理图中代表元件的符号，还集成了相应的功能模块。如Foot Print 封装，仿真模块，信号完整性分析模块等。（关系图如图1）集成库具有以下一些优点：集成库便于移植和共享，元件和模块之间的连接具有安全性。集成库在编译过程中会检测错误，如引脚封装对应等。

二．集成库的创建

集成库的创建主要有以下几个步骤

1．）创建集成库包

2．）增加原理图符号元件

3．）为元件符号建立模块联接

4．）编译集成库

举例：

1． 执行 File New Project Integrated Library, 创建一个包装库项目，然后重命名并保存到目录， 如c:librarylibrary, 生成library.libpkg 集成库包。

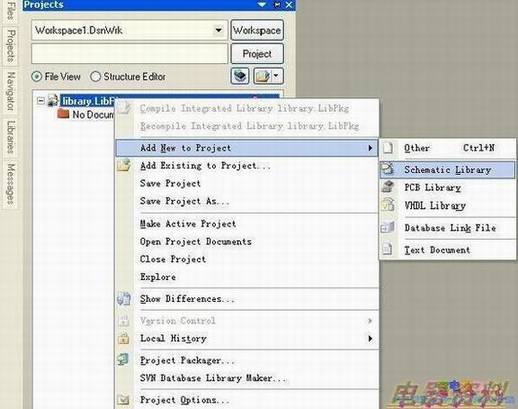

2． 在project 标签右键点击project 名，在弹出的菜单中选择增加原理图库。（图2）并命名保存。

3． 在shclib 编辑界面，选择Place 菜单下工具绘制一个元件符号，如图3，添加一个NPN 。
