万宝2001型抽油烟机电气图的绘制方法

　万宝2001型抽油烟机电气部分由双速电机、照明灯、按键开关等组成。其中，整机、电机双速运行、照明灯的工作状态均由按键开关控制。只要用挡测试，查找出电气接线走向，即可绘制出电气原理接线图。下面介绍具体方法。

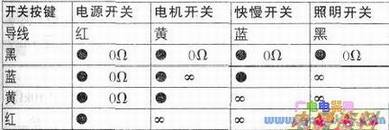

　1．按键开关有总开关、电机控制键、快慢运行键、照明键共四只，引线有红、黄、蓝、黑四根。首先按下电源总开关，再依次按下（弹起）其余开关，测得各导线之间见下表。

　　注：黑点表示开关按下。

　　由此可判定为：电源总线——红色线，电机快速——黄色线，电机慢速——蓝色线，照明——黑色线。

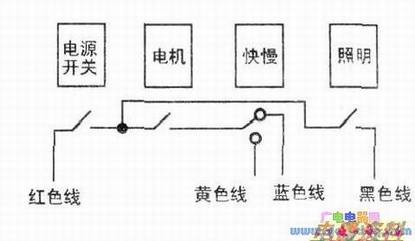

　　绘制开关控制如下图所示。

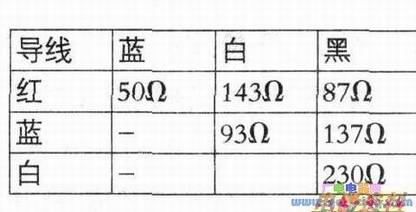

　　2．电机接线是红、蓝、白、黑四根。由于是单相电动机，，必须有启动，且要求双速运行（快慢），用测得各线间见下表。

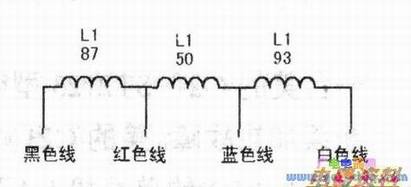

　　根据所测数据，绘出电机原理图如下图所示。

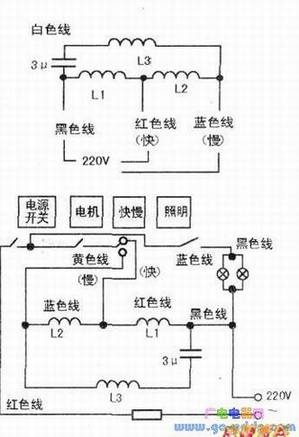

　　本电机要求双速运行，运行方向为顺时针运行，其接线如下图所示。



　　高速时，Ll作为主绕组，L2+L3作为副绕组；低速时，Ll+L2作为主绕组，L3作为副绕组。

　　以上就是维修电器时绘制电路图所采用的基本方法。
