印制电路板的设计流程

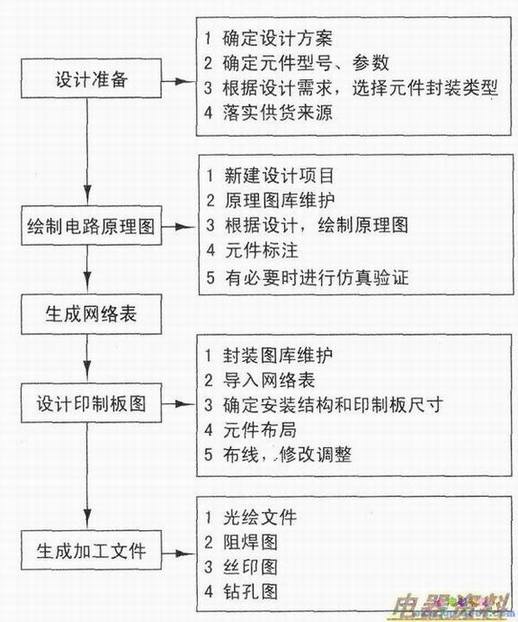

　的设计流程如图所示。一般包括五个主要步骤，即设计准备、设计绘制电原理图、生成网络报表导入至印制板图设计文件、设计印制板，最后生成加工文件。其中，在实际产品的设计工作中，设计准备是一个重要环节，而往往被忽略，从而导致设计返工等情况并不少见。例如，设计时确定某型号采用某种封装，并据此完成设计，结果采购时只能买到其他封装类型，甚至该型号已停产无货，只能更改设计采用代用型号，导致已完成的印制电路板设计大幅度返工。如果印制板已投产，报废造成的损失将是很惨重的。虽然这个环节似乎与Protel 2004设计工具的应用并无直接关系，但是对于从业者来说必须充分予以重视。

　在印制电路板设计流程中，虽然列出了五个主要步骤中的主要环节，但根据实际需要，还有一些不是那么“主要”，而确很重要的环节，例如电气规则检查、信号仿真等。对此也应予以重视。
