面板式AP与吸顶式AP是利用网线的哪几根线芯进行供电

　

　我司面板式AP与吸顶式AP PoE供电原理

　我司面板式AP（TL-AP300I-PoE）和吸顶式AP（TL-AP300C-PoE、TL-AP450C-PoE）支持IEEE 802.3af/at，是标准的PoE受电设备，同时支持PoE Mode A（电力传输和数据传输共用双绞线对）和 PoE Mode B（电力传输和数据传输采用单独的双绞线对）两种供电模式。

　PoE Mode A电力传输和数据传输共用1、2、3、6线对；PoE Mode B电力传输使用4、5、7、8线对，数据传输使用1、2、3、6线对。

　

　

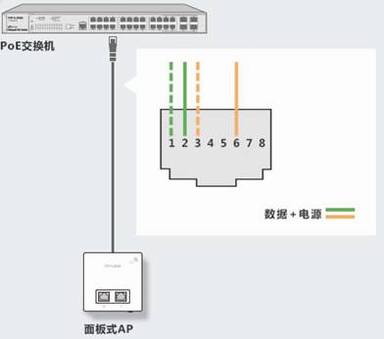

　电力传输和数据传输采用同一双绞线对

　

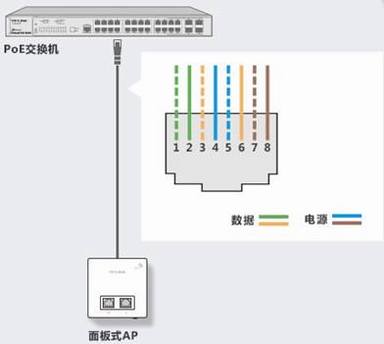

　电力传输和数据传输采用不同双绞线对

　注：我司PoE交换机目前只支持PoE Mode A模式，但是AP产品同时支持2种供电模式，完美兼容各种PoE供电设备。
