如何配置外接DHCP服务器使AC跨越三层交换机发现AP

　【背景】

　在很多大型网络环境中会使用到三层交换机，而AC自带的DCHP服务器仅能够在同一个局域网内给AP分配IP地址，在有三层交换机的环境下就需要通过配置外接DHCP服务器给AP分配IP地址。

　

　【需求】

　某公司有线网络已经布置完成，现需要进行无线扩展，有以下需求：

　1）  公司实际使用的网段有三个网段，分别为192.168.1.0网段、192.168.2.0网段、192.168.3.0网段，在这三个网段范围内都需要有AP进行无线覆盖；

　2）  AC与DHCP服务器都在10.10.10.0网段，该DHCP服务器可以给整个网络分配IP地址；

　3）  AP也通过网络中已有的DHCP服务器获取IP地址；

　

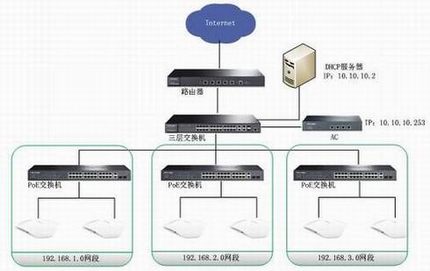

　【拓扑结构】

　

　

　【配置方法】

　第一步：AC的配置

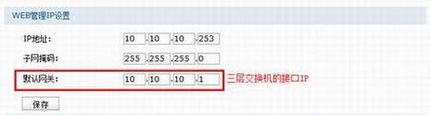

　1）  配置AC的IP地址为 10.10.10.253，网关填写三层交换机的接口IP地址；

　

　

　2）  点击保存并同步配置

　第二步：三层交换机的配置

　1）三层交换机上划分好相应的VLAN和网段；

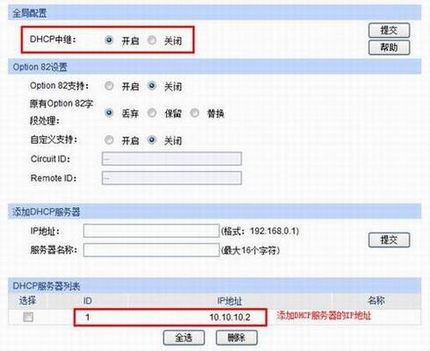

　2）在三层交换机上启用DHCP中继，服务器IP地址填写DHCP服务器的IP地址；

　

　

　第三步：DHCP服务器配置：

　本文以 Windows Server 2008 R2配置为例

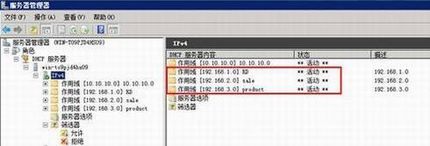

　1）在Windows Server 2008 R2中使用DHCP服务器设置向导，根据实际环境需要设置需要的作用域，如下图所示：

　

　

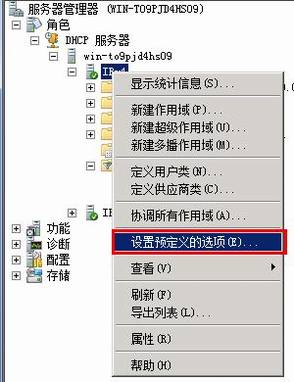

　2）右键“IPv4”选择设置预定义的选项

　

　

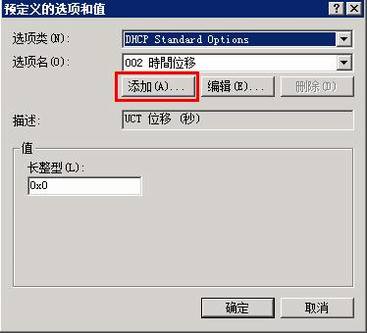

　3）在弹出的“预定义的选项和值”中点击“添加”

　

　

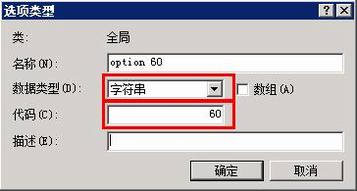

　4）添加option 60选项，数据类型为字符串（注意：请不要选错了，Windows Server中选错了将无法修改和删除），代码60，点击确定

　

　

　5）添加option 138选项，数据类型为IP地址，代码138，点击确定

　

　

　6）右键点击“服务器选项”，选择配置选项

　

　

　7）在服务器选项的“常规”选项卡中，选中“option 60”，字符串值填写“TP-LINK”,点击应用;

　

　

　

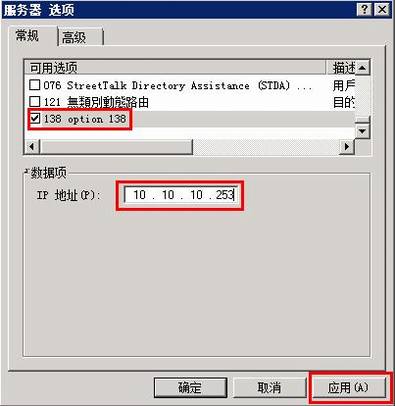

　8）在服务器选项的“常规”选项卡中，选中“option 138”，IP地址填写AC的IP，本例中AC IP地址为10.10.10.253，点击应用，点击确定;

　

　

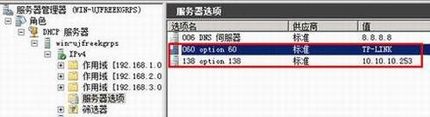

　9）配置完成之后在服务器选项中可以看到

　

　

　第四步：完成配置

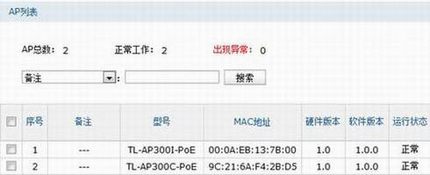

　经过以上配置，网络中的DHCP就基本上已经配置完成了，此时可以登录到AC的管理界面查看AP列表，AP已经可以正常被发现。

　

　

　【FAQ】

　1、  以上配置是否会影响DHCP服务器给普通客户端分配IP地址？

　答：不会，该DHCP服务器可以正常给所有客户端分配IP地址

　2、  网络中是否还需要其他DHCP服务器？

　答：不需要
