TL-AP300I-PoE的安装方法

　背景

　传统的AP大多是桌面式的，桌面式的AP安装和存放都需要占用一定的有效空间，既浪费一定的空间又影响整个使用环境的简洁美观。面板式AP:TL-AP300I-PoE采用国际86MM面板设计，其集成了一个RJ45的网线接口和一个RJ11的电话线接口，便于安装到房间的接线盒上。

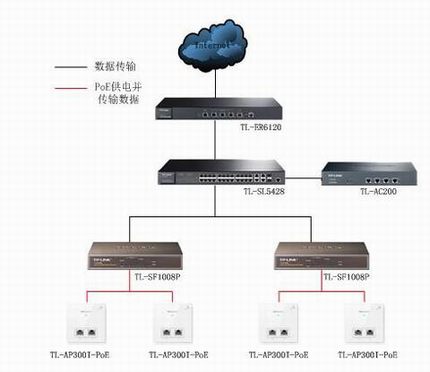

　网络拓扑

　

　

　AP的产品介绍

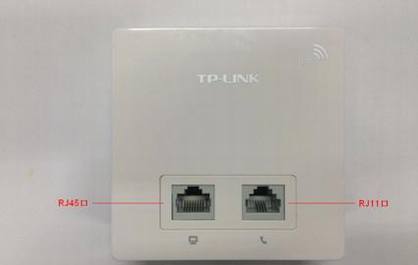

　1.前面板

　

　

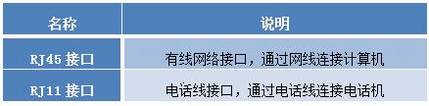

　接口说明：

　

　

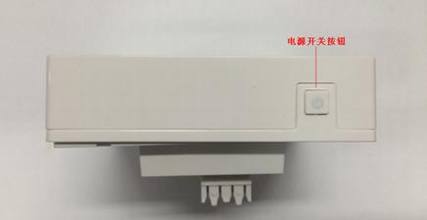

　2.侧面板

　

　

　电源开关按钮：开启或关闭电源

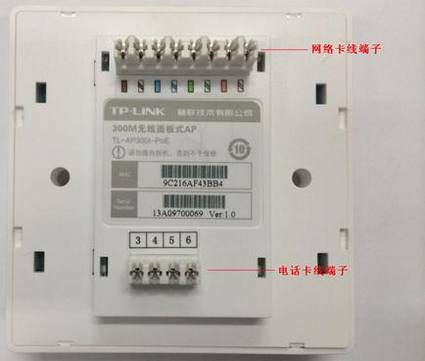

　3.背面板

　

　

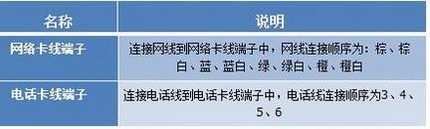

　卡线端子说明：

　

　AP的安装方法

　1.用螺丝刀取下墙面上的86面板盒。

　

　

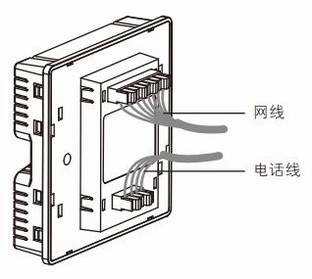

　2.将网线和电话线按照面板上所示线序分别安装至对应的卡线端子中。

　

　

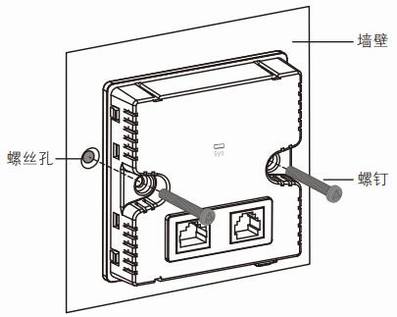

　3.将TL-AP300I-PoE左右两边的螺丝孔对准墙壁上的螺丝孔，安装螺钉固定。

　

　

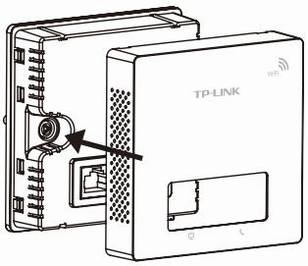

　4.按照下图所示的方向固定壳体上盖，完成安装。

　

　

　经过以上步骤，AP就可以成功的实现墙面安装。AP安装完成后，您需要通过AC对AP来进行管理，使AP能够成功的发射无线信号供无线终端设备接入。AC的配置步骤可以参考相关AC产品的使用说明书。
