[TL-WR941N] 无线桥接（WDS）如何设置？

　

　在面积较大的家庭或办公环境（如别墅、写字间等），路由器无线覆盖范围有限，部分区域信号较弱到或存在信号盲点。无线桥接（WDS）功能可以将无线网络通过无线进行扩展，只需简单设置即可实现无线扩展、漫游的需求。

　本文指导TL-WR941N无线桥接（WDS）功能的应用和设置方法，您也可以参考有关的视频教程：

　

　

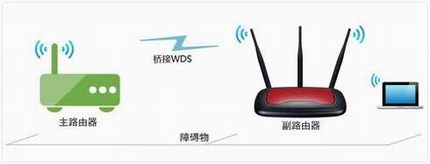

　主、副路由器通过无线桥接，无线终端可以连接主、副路由器上网，移动过程中可以自动切换，实现漫游。拓扑如下：

　

　桥接WDS应用拓扑

　关于无线桥接（WDS）的详细介绍，请参考设备相关文档：

　

　

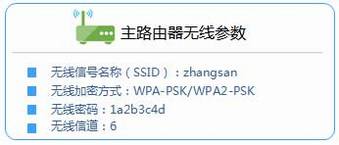

　    确认主路由器的无线信号名称、无线密码以及无线信道，本文使用以下参数举例：

　

　注意：无线桥接（WDS）的主要操作均在副路由器完成，只需固定主路由器的无线信道。

　

　1、修改管理IP地址

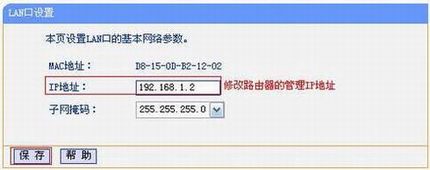

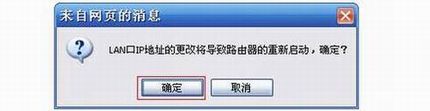

　登录路由器的管理界面，点击 网络参数 >> LAN口设置，修改IP地址（如主路由器的IP地址是192.168.1.1，则副路由器修改为192.168.1.2），保存并重启路由器。

　

　

　 注意：重启后使用修改后的IP地址登录副路由器的管理界面。

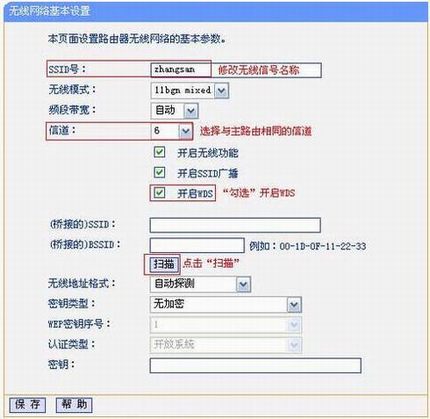

　2、修改无线设置及开启WDS扫描信号

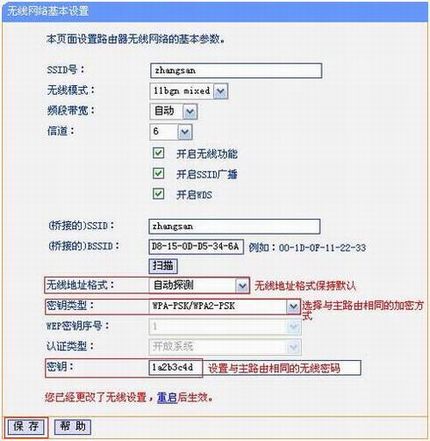

　使用修改后的IP地址登录路由器管理界面，点击 无线设置 >> 无线基本设置，设置与主路由器相同的 SSID号 及 信道，勾选 开启WDS，点击 扫描。

　

　3、选择主路由器信号

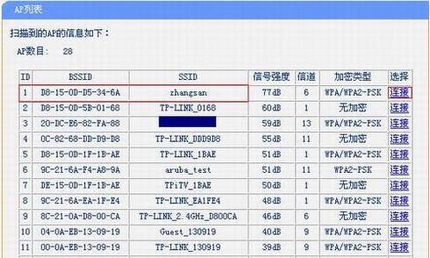

　在扫描页面中找到主路由器的SSID，点击 连接 。

　

　注意：如果扫描不到主路由器的信号，请确认主路由器开启无线功能，且尝试减小主、副路由器之间的距离。

　4、选择加密方式并输入无线密码

　选择与主路由器相同的 密钥类型，在 密钥 位置输入主路由器的无线密码，点击 保存。无需重启路由器，继续下一步设置。

　

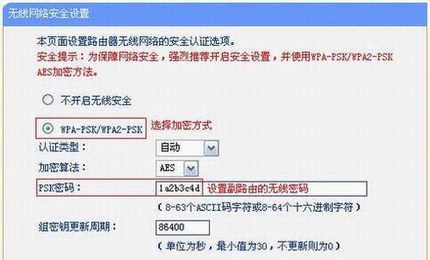

　5、设置副路由器的无线密码

　点击 无线设置 >> 无线安全设置，选择与主路由器相同的加密方式 ，在 PSK密码 中设置与主路由器相同的无线密码，点击 保存。无需重启路由器，继续下一步操作。

　

　 注意：副路由器的SSID、无线密码可与主路由器不同，如果需要实现漫游，则必须与主路由器相同。

　6、关闭DHCP服务器

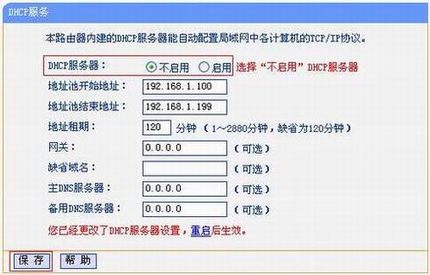

　点击 DHCP服务器 >> DHCP服务， DHCP服务器选择为 不启用，点击 保存。系统提示重启后生效，点击 重启。

　

　

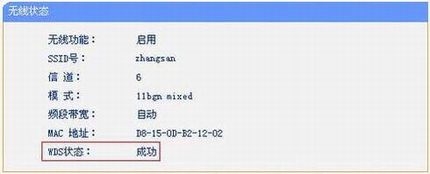

　重启完成后，在路由器的管理界面，点击 运行状态，观察 无线状态 >> WDS状态，显示 成功 则表示桥接WDS设置成功。

　

　至此无线桥接（WDS）设置完成，无线终端连接zhangsan，有线电脑连接主、副路由器的LAN口即可上网。终端移动过程中，可以实现主、副路由器间的自动漫游。

　注意：无线桥接（WDS）设置完成后，副路由器只需通电即可，无需其他设置。

　

　如果无线桥接WDS不成功，请参考设备相关文档：

　如果无线桥接WDS成功，但是连接在副路由器下的终端无法上网，请参考设备相关文档：

　
