多WAN口路由器应用举例—— 附加IP调度规则

　某些应用环境比如企业或学校，既有自己的内部网络，同时又要访问Internet，选择多WAN口路由器同时接内部网络与Internet。如果不做相应设置，访问内部网络的数据可能会发往Internet，同样，访问Internet数据可能会发往内部网络，从而导致络无法正常访问。如何设置可以既可以正常内部网络，又可以正常访问Internet，本文将用一个实例来展示TL-R478+的解决方案和配置过程。

　【需求介绍】

　某公司内部网络为“10.0.0.0/24”，同时接Internet外线，现需要使用TL-R478+来实现网络中所有访问内部网络数据发往内部网络，访问外网的数据走Internet线路。

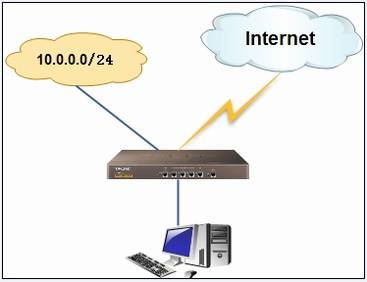

　如图示：WAN1口接内部网络，WAN2口接Internet。

　

　设置步骤：

　1、设置WAN口网络参数以及上下行带宽：

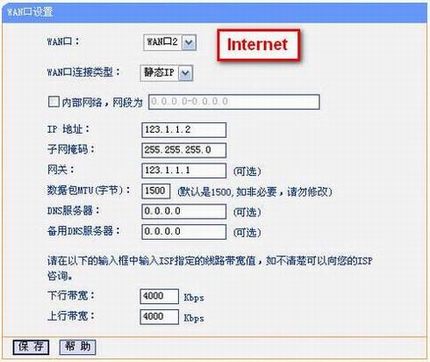

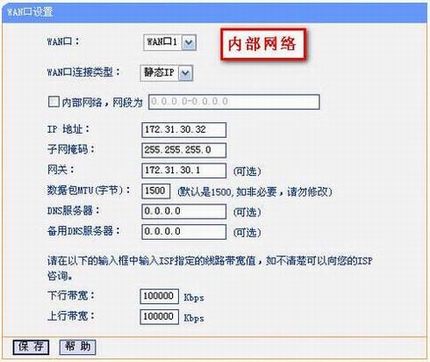

　网络参数>>WAN口设置：WAN口处分别选择”WAN口1”和”WAN口2”，设置相应的WAN口网络参数以及该线路的上下行带宽值。

　注意：请如实填写线路的上行与下行带宽值！

　

　

　2、设置负载均衡控制-附加IP地址调度规则：

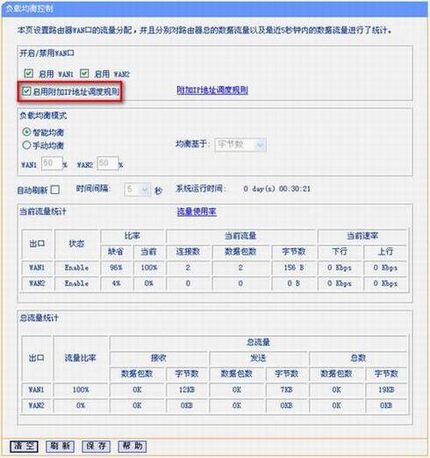

　(1) 网络参数>>负载均衡控制页面，启用WAN1，启用WAN2，并且”启用附加IP地址调度规则”：

　

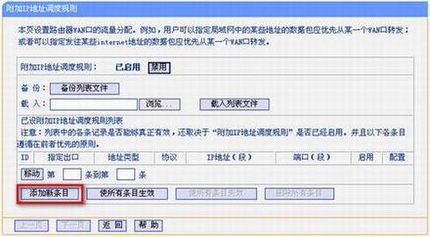

　(2) 点击附加IP地址调度规则，弹出以下对话框：

　

　(3) 点击添加新条目，添加如下两条规则：

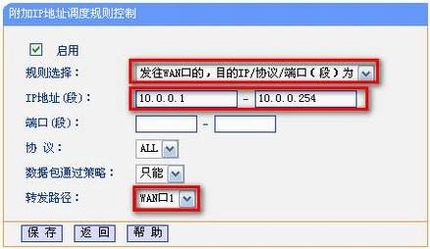

　①、指定访问前端内部网“10.0.0.1—10.0.0.254”数据由WAN1转发：

　

　②、指定访问所有网段的所有数据由WAN2口转发：
