PPTP站点到站点设置方法

　TL-ER6110/6120是TP-LINK专为企业应用而开发的VPN路由器，具备强大的数据处理能力，并且支持丰富的软件功能，包括VPN、IP/MAC 地址绑定、常见攻击防护、访问控制列表、QQ/MSN/迅雷/金融软件限制、IP带宽控制、连接数限制及电子公告等功能，适合企业、小区、酒店等组建安全、高效、易管理的网络。

　

　需求介绍

　某公司总公司位于北京，分部在深圳，现需要组建一个网络，深圳的员工都能够安全的访问公司内部邮件服务器和文件服务器，本文将通过一个实例来展示TL-ER6120与TL-WVR300的解决方案和配置过程。

　

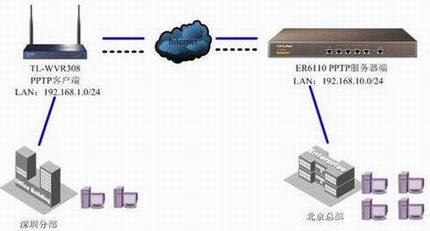

　拓扑如下:

　

　

　1.  服务器端（TL-ER6110）的设置：

　1）进入管理界面，设置LAN口网段（与客户端不在同一个网段）,本例中将LAN IP设置为192.168.10.0/24

　

　2）WAN口设置：静态ip方式上网或者PPPoE方式上网（如果使用的是PPPoE上网需使用动态域名）。

　

　3）PPTP的设置：

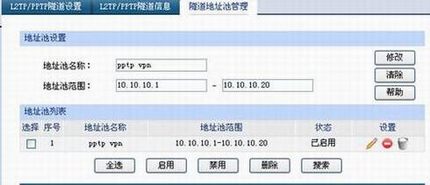

　A.VPN----->L2TP/PPTP----->隧道地址池管理:建立隧道地址池(PPTP vpn隧道通信时使用的ip地址):

　

　

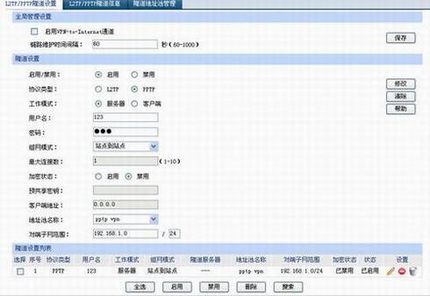

　 B.设置PPTP VPN服务器:

　

　

　配置说明

　工作模式：服务器。

　用户名：客户端与服务器端建立连接的用户名。

　密码：客户端与服务器端建立连接的密码。

　组网模式：站点到站点。

　最大连接数：这种模式下不能填写（PC到站点的模式时可以填写1-10）。

　加密状态：PPTP VPN没有机密方式，选择禁用即可。

　地址池名称：就是A步骤建立的隧道地址池，选择即可。

　对端子网范围：客户端LAN口的网段（服务器端和客户端LAN口地址不能在同一个网段）。

　2.  客户端（TL-WVR308）的设置：

　1）进入管理界面，设置LAN口网段（与服务器端不在同一个网段），本例为192.168.1.0/24

　

　2）WAN口设置：静态ip方式上网或者PPPoE方式上网。

　

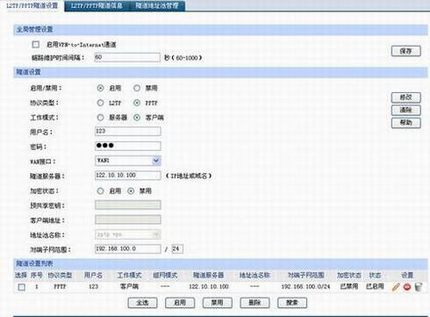

　3）PPTP的设置：

　

　

　配置说明

　工作模式：客户端。

　用户名：服务器端设置的用户名。

　密码：服务器端设置的密码。

　WAN口：已经设置上网的WAN口。

　隧道服务器：服务器WAN口地址，或者填域名：例如vs.yueshen.gd（服务器端申请的动态域名）。

　加密状态：PPTP VPN没有机密方式，选择禁用即可。

　对端子网范围：服务器端LAN口的网段（与本地LAN不同网段）。

　

　3.  客户端和服务器端条目建立后，都选择启用，成功建立后在服务器端和客户端的L2TP/PPTP隧道信息中将有条目：

　

　服务器隧道条目：

　

　

　    客户端条目：

　

　

　

　注：如果条目已经建立好但是在L2TP/PPTP隧道信息中无条目的排查方法：

　1）互ping对端的WAN口地址（勾掉“防火墙”----->“攻击防护”中的启用wan口防ping），是否能够ping通。

　2）如果服务器端是PPPoE上网方式，查看动态域名解析是否正确，解析出来的是否是服务器端的wan口地址，dos命令：nslookup vs.yueshen.gd。
