[企业路由器应用] NAT下的IPSEC VPN配置实例

　技术背景

　IPsec为了保证数据的安全，需要对数据包进行加密和校验，防止数据在传输过程中被第三方获取或修改。而NAT网关的作用则是通过IP地址转换来实现共享上网和保护内网服务器，这样势必会修改数据的源IP地址。这样这两种技术的本身便存在了冲突。

　用户环境

　某公司的办事处设置在某写字楼内。该写字楼有自己独立的网络结构，并且使用同一个网络出口连接互联网。该办事处需要与总部建立IPSEC VPN共享公司总部的网络资源。

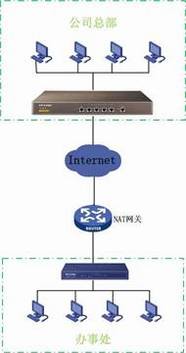

　拓扑结构

　

　TP-LINK解决方法

　TP-LINK路由器通过在IPSEC协议中增加了NAT-T协议的支持，这样路由器会自动发现网络中的NAT设备，将数据包封装到UDP包中，使VPN可以在NAT环境下使用。

　IPSEC配置方法

　TL-ER61系列与TL-R400VPN搭建IPSEC参考：TL-R400VPN ——IPSEC VPN配置实例

　TL-ER61系列之间搭建IPSEC VPN参考：ER6系列路由器应用——IPSEC VPN配置实例

　

　配置注意事项

　1） IKE的协商模式要选为野蛮模式

　2） 在“IKE安全策略”的设置中，认证ID必须选择为NAME。

　

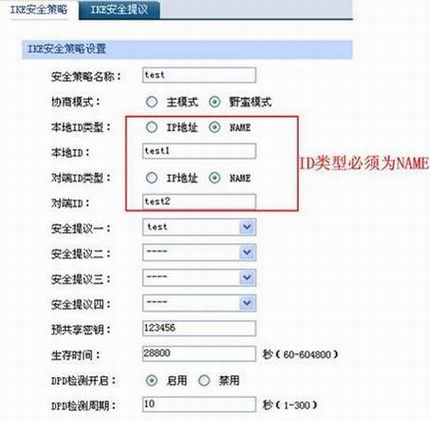

　TL-ER6120 IKE策略设置

　

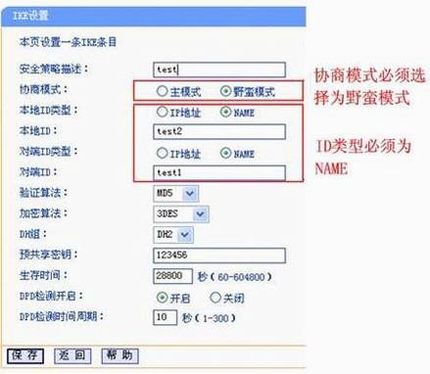

　TL-R400vpn IKE策略设置

　3） 由于NAT模型与IPSEC中的AH协议的设计理念是完全相违背的，所以，在选择IPSEC协议的的时候，只能选择ESP协议。

　

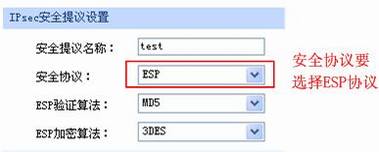

　TL-ER6120安全提议设置

　

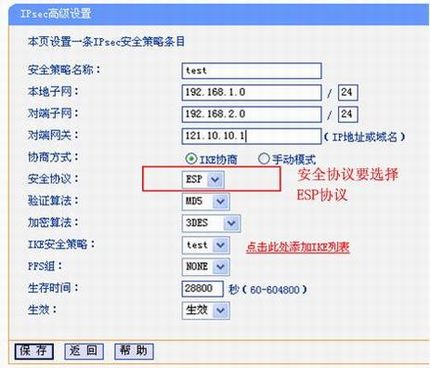

　TL-R400vpn IPsec策略设置

　ER6系列其他VPN设置参考：ER6系列路由器应用——PPTP/L2TP VPN配置实例
