[企业路由器] 单WAN口带宽控制设置指导

　

　网络的带宽资源是有限的，但是在带宽的使用上，经常会出现“20%的主机占用了80%的资源”，从而导致网络的应用经常出现“上网慢、网络卡”等现象。WVR系列路由器提供了基于IP地址的带宽控制功能，可以有效防止少部分主机占用大多数的资源，为整个网络带宽资源的合理利用提供保证。

　本文介绍企业路由器的带宽控制的配置步骤。

　

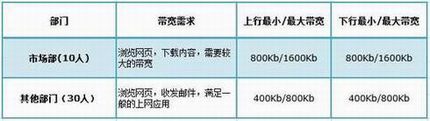

　某企业内网有40台主机，20M光纤宽带接入，其中8M给市场部，剩余的12M给其它门部，内网电脑IP地址设置为手动指定，IP地址段为192.168.1.100~139，20M带宽，根据需求，制定以下需求表格：

　

　 注意： 带宽控制的算法：最小上行（下行）带宽=总带宽/电脑数，上述表格数据仅考参考，具体以实际环境为准。

　

　

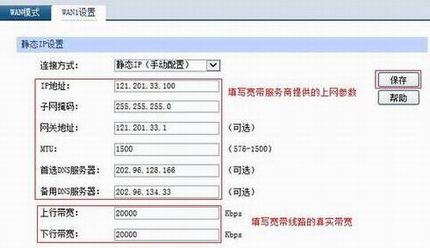

　登录路由器管理界面，点击 接口设置 >> WAN设置，在WAN1设置中，设置WAN口的上网参数（以静态IP为例），填写宽带线路真实上行、下行的带宽，参数填写完成后，点击 保存。

　

　注意：1Mb=1024Kb，为了便于计算，文档以1Mb=1000Kb为例。

　

　添加市场部和其他部门的用户组，后续的控制规则中针对两个组进行带宽控制。

　添加用户组的具体设置方法，请参考设备相关文档：

　

　1、添加市场部员工带宽控制规则

　该规则设置各受控组中每个电脑的上行的最大带宽。

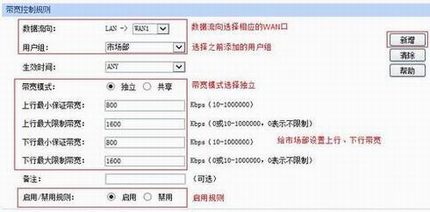

　点击 传输控制 >> 带宽控制 >> 带宽控制规则，自定义规则名称，数据流向选择LAN->WAN1，用户组选择市场部带宽模式选择独立，填写计划好的上下行带宽值，如下：

　

　注意：带宽模式中的“独立”表示受控组中的每一个IP地址最小带宽为800Kbps，最大带宽均为1600Kbps。

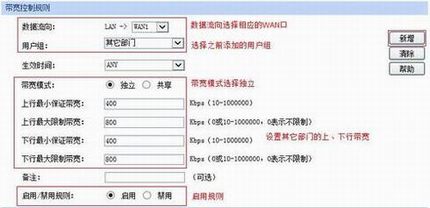

　2、添加其它部门带宽控制规则

　

　 设置完成后，规则列表如下：

　

　3、启用带宽控制

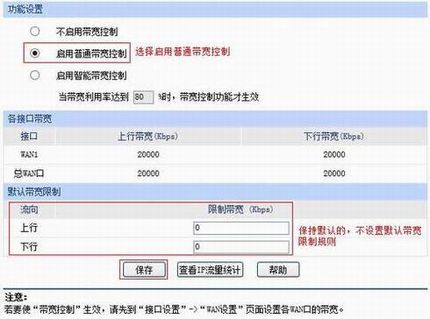

　在带宽控制规则页面，选中 启用普通带宽控制，（默认带宽限制功能用于没有做带宽控制的电脑，在启用带宽控制功能后，只能共享使用默认带宽中设置的带宽，无需设置），点击 保存。

　

　注意：勾选启用智能带宽控制功能，如：10M带宽，设置带宽利用率为80%，则表示触发带宽控制的条件是内网使用到总带宽8M时，带宽控制规则才会生效。

　 至此，带宽控制设置完成。局域网内的电脑将根据带宽控制规则中设置的规则来使用网络。

　

　企业路由器设置过程中，带宽控制方面的相关问题及解答如下：

　问：带宽控制最大限制多少才合适呢？

　答：限制带宽取决于两个方面：一是业务需求，不同部门、电脑的工作需求决定对网络带宽的需求，该需求决定占用总带宽的比例；二是接口带宽，企业总带宽的大小决定给各个业务主机分配的具体值。例如公司总带宽为10M光纤，A部门10台电脑需要下载、上传、收发邮件，那么每台主机限制上下行最大值为1500~2000Kbps，

　问：设置好带宽控制后效果不明显，怎么办？

　答：需要分别检查以下三点：电脑的IP地址是否固定、受控电脑的IP地址是否加入受控组、控制带宽值设置是否合理，检查并排查以上问题即可。

　问：设置好带宽控制后，受控组是否可以继续加入IP？

　答：可以，直接在地址中添加IP地址，在视图中将对应IP加入受控组。

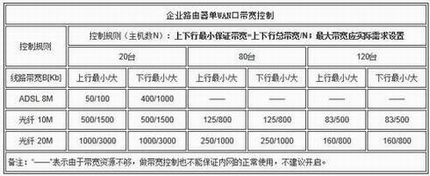

　设置带宽控制规则参考表：

　

　

　

　
