[企业路由器] 流量均衡功能设置指导

　

　某些企业的应用环境中，需要接入多条宽带线路。连接Internet的线路提供访问互联网，连接专网（专线）的线路提供访问特定网络。确保访问特定目标的数据走对应的线路是保障网络成功访问的前提。无线企业路由器策略选路功能可以实现为访问选择正确的线路，确保内网同时访问专网、Internet。

　本文介绍企业路由器策略选路的配置步骤。

　

　

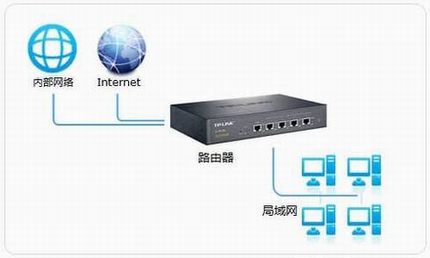

　策略选路应用拓扑

　

　某公司使用无线企业路由器连接两条宽带，WAN口1连接的是专线，专用网络为“10.0.0.0/24”，WAN口2连接的是Internet外线，现在需要实现局域网电脑可以同时访问内网和Internet。

　

　

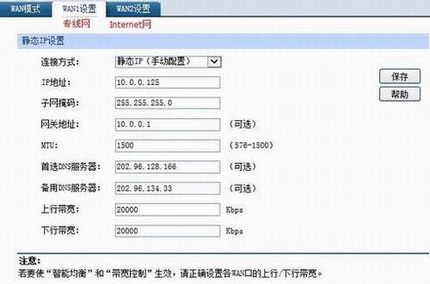

　登录路由器管理界面，在接口设置>> WAN口设置中，WAN口模式中设置两个WAN口，同时设置好WAN口的网络参数以及该线路的上下行带宽值。

　

　

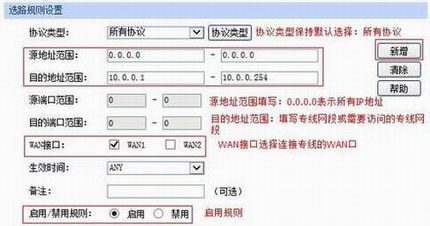

　1、添加内网选路规则

　在路由器管理界面，点击 传输控制 >> 流量均衡 >> 策略选路，添加规则指定访问内部网10.0.0.0/24的数据从WAN口1转发，如下图所示：

　

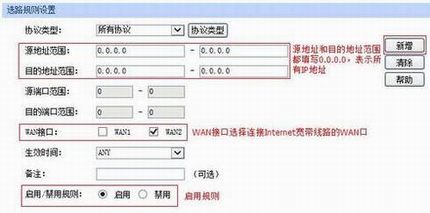

　2、添加外网选路规则

　再添加规则，指定访问所有网段的所有数据由WAN2口转发，如下图：

　

　设置完成后的规则如下：

　

　注意：策略规则是先后顺序匹配的，两条规则必须按照以上添加顺序添加。

　至此，访问策略规则设置完成，内网电脑访问内部网络或访问Internet都将按照规则来实现。

　

　企业路由器设置过程中，流量均衡方面的相关问题及解答如下：

　问：什么情况下才需要设置均衡呢？

　答：简单讲，流量均衡就是给流量找正确的出路。多条宽带的线路中，如果某条宽带连接的是公司专网，该网络和Internet之间是不可以互通，所以上网数据从该网络转发出去会导致访问失败。设置均衡需要同时满足两个条件：一是多个出接口（包括VPN等虚拟出接口）；二是不同接口连接的网络类型不同（部分为Internet、部分为内网）。

　问：设置均衡后，访问专网或上网还是有问题，怎么办？

　答：遇到该问题，需要检查确认以下三点：路由器单独连接该网络的时候，确认内网可以正常访问该网络；确认规则设置正确（比如出接口、目的地址等），WAN口状态均显示在线。

　

　

　
