二层网管交换机应用—环路检测
环路即交换机下接网络形成环的拓扑结构，环路会造成内网广播风暴，会消耗交换机大量的CPU和线路带宽，严重时甚至可以造成设备死机，网络瘫痪。
环路检测即交换机通过周期性的发送广播数据包（具有特定字段），并且检测其他端口的数据包，如果收到该检测广播包，可以说明形成环路。交换机会启动环路预警和消除机制，防止形成内网广播风暴。

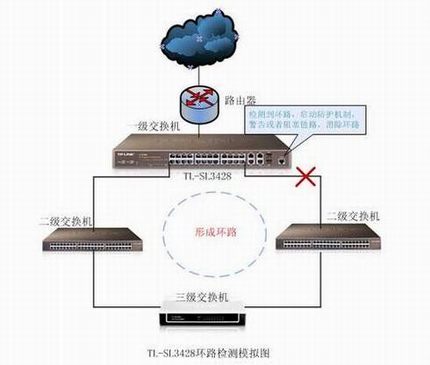

拓扑A:

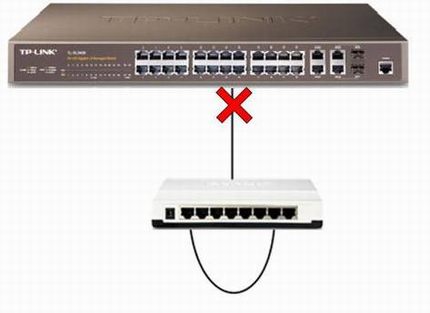

拓扑B：
环路检测应用实例：某公司使用TL-SL3428交换机作为主交换机，下接多台非管理型交换机，由于网络比较庞大，容易形成环路，仅靠管理员维护检测以实现，需要开启环路检测，并且自动实现阻塞环路，提供预警。
环路检测设置

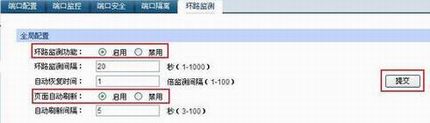

【1】二层交换>>环路检测 启用环路检测功能，设置环路监测间隔、自动回复时间、页面刷新时间等，具体数值可根据需要设置
注：
u 环路监测间隔：交换机会以该时间间隔为监测周期，监测网络环路
u 自动恢复时间：发现环路后，交换机会启动处理机制，会在该时间后端口自动恢复正常
u 自动刷新间隔：端口配置页面会在以该间隔时间周期性更新，实时的监测各端口的状态

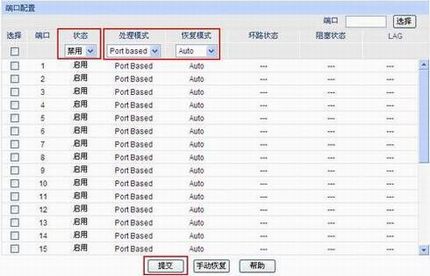

【2】二层交换>>环路检测 配置各个端口的状态、处理模式、恢复模式，如下图：
注：
u 状态：设置相应端口是否启用端口环路检测机制
u 处理模式：检测到环路后的处理方式，目前有两种处理模式，Port based（阻塞其中一个端口，隔断环路） 和Alert（告警但不阻塞环路）
u 恢复模式：设备会环路做处理以后的恢复方式，Port Based有两种恢复方式：Auto（在恢复时间到了会自动消除阻塞），Manual（需要手动恢复，消除阻塞）;Alert的恢复方式为Auto。
设置完之后，点击提交保存。至此，该设备的环路检测功能已经配置完毕。

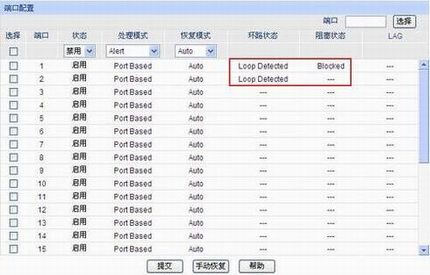

环路现象 假设现在1端口和2端口之间形成环路，那么交换机环路检测端口设置会有如下显示：
