二层网管交换机应用——802.1Q vlan跨交换机配置
二层网管交换机应用——802.1Q vlan跨交换机配置
应用背景
在企业中，经常有这样一种情况：同一个公司的同一个部门有多个不同的办公地点（比如在不同的楼层），但是这两个地点的同事的电脑又要求能够相互访问。如果将这两个地点的主机接在同一个交换机下，布线将是一个麻烦的事情。
TPLINK解决方案
为了解决这种问题，可以将不同地点的主机接在不同的交换机下，TP-LINK建议通过配置802.1Q VLAN来实现这两个地点的主机跨交换机互访。

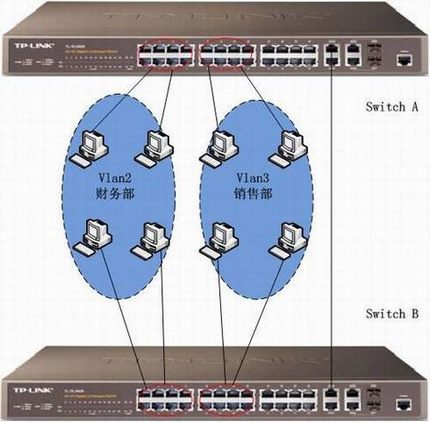

拓扑结构
用户需求
1. 财务部门和销售部门之间相互隔离，不能相互通信。
2. 处于不同交换机下的相同部门的成员能相互通信。
网络规划
1. VLAN的划分：
◆将财务部门划分为VLAN 2，在Switch A和Switch B上端口成员包括1-8、26；
◆将销售部门划分为VLAN 3，在Switch A和Switch B上端口成员包括9-16、26。
2. 根据VLAN划分需求，确定端口类型、PVID以及在各VLAN中端口的出口规则。
Switch A和Switch B上VLAN与各端口的包含关系如下表：
|

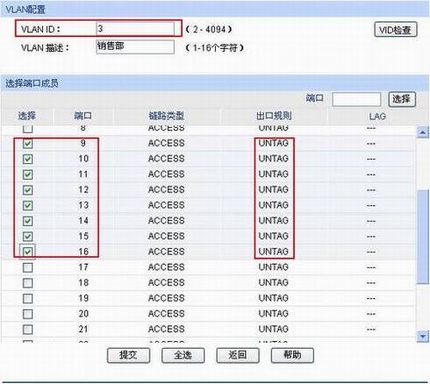

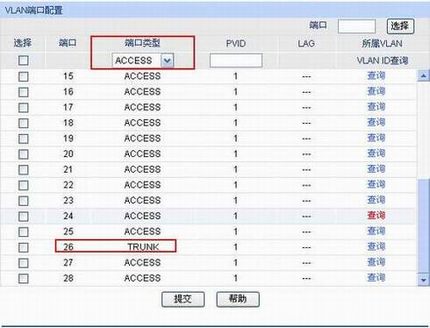

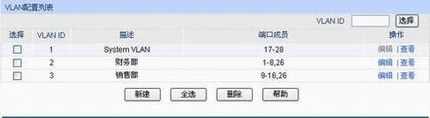

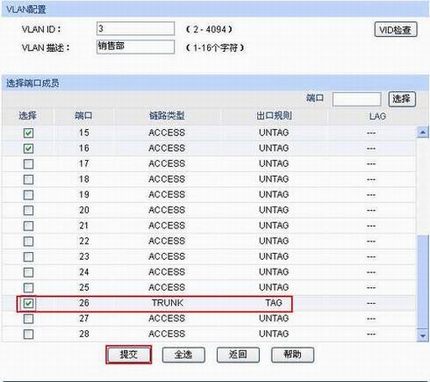

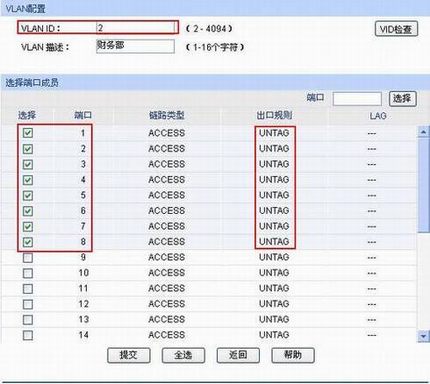

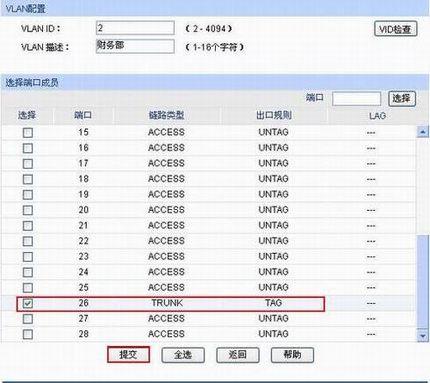

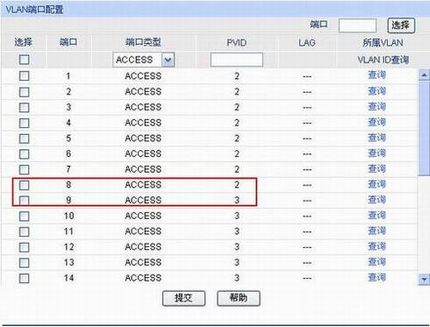

以Switch A为例，Switch B的配置和Switch A一样。 1. 在“VLAN->802.1Q VLAN->端口配置”中配置端口类型。将端口1-16的端口类型均配置为ACCESS，26端口配置为TRUNK。 2. 在“VLAN->802.1Q VLAN->VLAN配置”中新建VLAN 2、VLAN 3，并且在VLAN 2中勾选1-8、26号端口，在VLAN 3中勾选9-16、26号端口。 3. 在“VLAN->802.1Q VLAN->端口配置”配置端口PVID。将端口1-8的PVID配置为2，端口9-16的PVID配置为3，端口26的PVID保持默认为1。 4. 按照上述步骤配置完Switch A后，同样的步骤配置好Switch B，配置完毕即可实现应用需求。

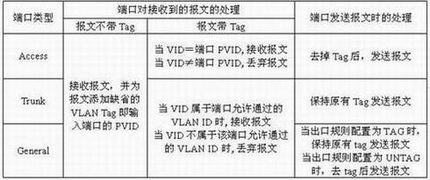

附注： 端口链路类型介绍： ACCESS：该端口只能划分到一个VLAN中，端口的出口规则强制为不加Tag。 TRUNK：该端口可以划分到多个VLAN中，可以接收和发送多个VLAN的报文，端口的出口规则强制为加Tag。 GENERAL：该端口可以划分到多个VLAN中，可以接收和发送多个VLAN的报文，端口的出口规则可以根据端口连接设备的实际情况灵活配置为加Tag或不加Tag。 PVID与VLAN数据包处理关系介绍： PVID：当交换机端口接收到的报文不带有VLAN Tag时，交换机会自动为该报文分配一个VID，这个VID就是端口的默认VLAN ID，简称PVID。 端口链路类型本质上是交换机对出入端口的VLAN Tag的处理方式，详细规则如下表。 相关文章 |
