TL-SG3424P应用——PoE供电解除布线烦恼

　背景

　当网络管理员要对一个已有的网络结构进行扩展的时候（比如增加监控网络、无线AP、网络电话等），管理员会碰到一个很大的难题，那就是在有线网络扩展的时候，电力网也需要进行相应的扩展。

　用户需求

　某企业随着移动终端的增加，需要在原有网络中增加无线AP，但是不方便动电力网。现在需要使用PoE技术对无线AP进行供电

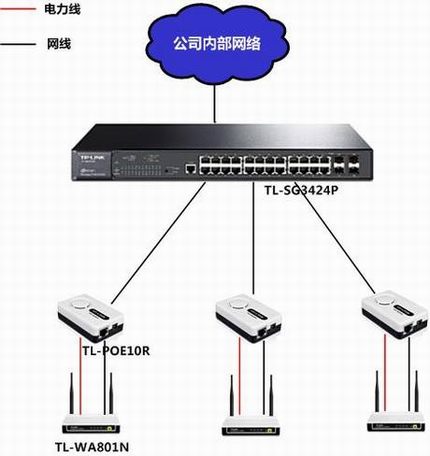

　拓扑结构

　

　设备选型

　1、 由于网络中所有AP都需要PoE供电，交换机选择支持PoE功能的TL-SG3424P

　2、 AP选择TL-WA801N，所需要的电压为12V 1A（此处以实际设备为准）

　3、 由于TL-WA801N不支持标准PoE供电，所以在它的旁边还需要增加一个PoE分离器TL-PoE10R

　

　配置过程

　步骤1 ：启用TL-SG3424P的PoE功能。

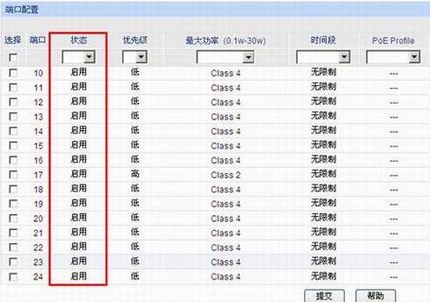

　交换机管理界面—>PoE—>PoE配置

　在需要提供PoE供电的端口选择启用：

　

　步骤2：在TL-PoE10R上通过拨动开关选择相应的电压；

　步骤3：将TL-WA801N根据拓扑图中的结构进行连接，并进行相应的无线配置。

　这样就可以看到TL-WA801N正常启动了，并且TL-WA801N下的无线客户端也可以正常访问公司内网了。

提示：如果网络设备本身就支持IEEE 802.3af及IEEE 802.3at标准PoE供电协议，就不需要额外增加TL-POE10R，直接连接TL-SG3424P即可。
