网吧路由器qos设置的操作步骤(带宽限制介绍)

　

　网吧路由器qos设置主要是为了保证每天机器都能拥有带宽，这样才能保证网吧网络的稳定与均衡。

　网吧路由器qos有两个最重要的部分，即最小带宽和最大带宽。

　最小带宽可以理解成为保证带宽;

　最大带宽：在网络空闲的时候，您可以充分的使用空闲的带宽，但是不能超过设置的最大带宽;

　最大带宽可以理解成为限制带宽。

　下面我们以一个100台电脑、10M光纤线路的网吧举例说明配置过程，您只需要按照下面的步骤来设置您的网络即可：

　

　①将内网的电脑的IP手工指定，并且是连续的，如192.168.1.2～192.168.1.100，这样方便后面的设置;

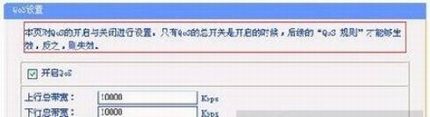

　②在IPQOS设置开关处设置您的线路的带宽，分别设置线路的上行带宽和下行带宽，如10M的光纤线路需要填入10000;然后开启QOS总开关;

　

　③进入IPQOS规则设置页面，添加新条目，将内网的电脑的IP手工指定，并且是连续的设置：

　IP地址段如192.168.1.2—192.168.1.100;

　模式选择为“独立”;

　在IPQOS设置开关处设置您的线路的带宽，分别设置线路的上行带宽和下行带宽，如10M的光纤线路需要填入10000;然后开启QOS总开关;进入IPQOS规则设置页面，添加新条目，设置：

　上行最小带宽：线路真实上行带宽/内网电脑数，在此例中为10000/99=101;最大带宽的设置关系不大，推

　荐设置800或1000或2000;

　下行最小带宽：线路真实下行带宽/内网电脑数，在此例中为10000/99=101;最大带宽的设置关系不大，推

　荐设置800或1000或2000;

　④保存，设置完成。

　注意：如果是多WAN口路由器，此处填写数值因为各个WAN口上下行带宽之和。

　路由器非常准确的对上/下行数据流分开来进行了限制。就上图填写的参数，假设配置了192.168.1.10这个IP地址的主机正在进行BT下载，那么这台主机的数据流量会比较大。

　通过上面的设置，网吧的每台电脑都可以获取到100K的最小保证带宽，这样就能实现网吧里的用户互不影响的在网络上畅游。
