ER系列路由器应用——带宽控制
本文以TL-ER5110为例对ER系列路由器的带宽控制功能进行详细的介绍，并根据具体的实例演示带宽控制的配置方法。
带宽控制功能通过对各类数据包的流量进行控制，实现带宽的合理分配，达到有效利用现有带宽的目的。
参数说明：
1、带宽控制规则中的可用总带宽大小等于“线路总带宽—预留带宽—游戏控制的最小带宽”。
预留带宽：为非受控主机，即为没有设置带宽控制规则的电脑提供的保证带宽。
游戏加速：即小包优先原则，网络游戏实时性要求比较高，小包优先即允许小于512字节的数据包优先传输，可以保证游戏流畅的运行。
2、数据流向“LAN -> WAN”与“ WAN <- LAN”所表示的含义不同
LAN -> WAN ：规则控制的是LAN区域发送到WAN区域的数据，受控地址范围是指LAN区域内的IP地址。
WAN <- LAN ：规则控制的是LAN区域发送到WAN区域的数据，受控地址范围是指WAN区域内的IP地址。
如限制内网主机“192.168.1.100”上行带宽为“200Kbps”，限制所有PC访问外网服务器“1.1.1.1”的上行带宽为“200Kbps”，则规则如下：
3、带宽控制规则中设置的所有条目的最小保证带宽之和不能超过可设带宽。
举例：
例1：
某网吧20M光纤接入，内网共100台主机，包括客户机、收银机、游戏服务器、电影服务器。客户机的上网行为包括网页访问、网络游戏、在线视频、资源下载等；收银机用于客户上网结算；游戏服务器和电影服务器用于游戏、电影在线更新。
为保证网络空闲时，在线视频能流畅观看、资源下载以及游戏和电影服务器更新能有较高的下载速率；网络繁忙时，网页访问以及网络游戏能正常进行，现需要设置带宽控制，确保带宽资源充分利用及网络应用正常。
【分析】：
为保证网络游戏的正常运行，开启游戏加速功能，同时给网络游戏预留2000Kbps的带宽。预留带宽设置为500Kbps。因此可设带宽为（20000-2000-500）Kbps=17500Kbps。
客户机： 97台主机，IP地址范围：192.168.1.100-192.168.1.196，网络应用是在线视频，网络游戏，资源下载，设置为最小保证带宽175Kbps，最大限制带宽1000Kbps；
服务器：2台主机，IP地址范围：192.168.1.253-192.168.1.254，网络应用是网络游戏、在线视频和资源下载，设置为最小保证带宽262Kbps，最大限制带宽2000Kbps；
收银机不需要上网，不对其进行控制。
带宽分配为：17500=175 X 97 + 262 X 2
【设置】：

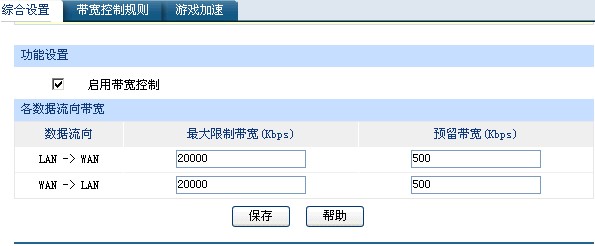

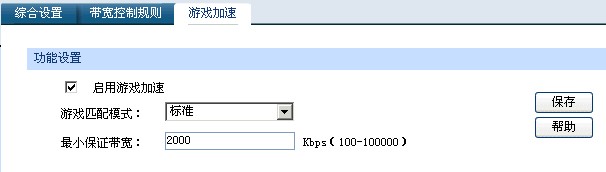

1、启用带宽控制，并填写各接口最大限制带宽和预留带宽，启用游戏加速。
2、详细配置。
①、添加客户机192.168.1.100的控制规则
②、进行规则复制，添加其它客户机的控制规则
选中第一步添加的控制规则，单击规则复制：
③、添加服务器的规则条目

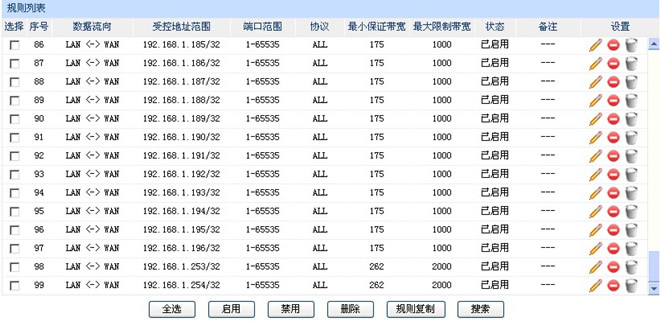

同理配置完成后，规则列表中显示如下：
设置完成后可根据网络的实际应用情况进行调整修改，使网络应用达到最优效果。
例2：
某网吧70台客户机10M光纤接入，网吧内部分为A区、B区和C区。A区是上网区，主要用于网页访问、网络聊天等一般网络应用；B区是娱乐区，主要用于网络游戏、在线视频和资源下载；C区是服务器区，经常需要从网络上更新大量数据。
现要为各区合理分配带宽，确保带宽资源充分利用，并使各区网络应用正常。
【分析】：
不启用游戏加速功能，因此可设带宽为（10000-100）Kbps=9900Kbps。
结合各区的应用需求，对各区的带宽分配如下：
A区： 50台主机，IP地址范围：192.168.1.101-192.168.1.150，网络应用是一般的上网操作，设置为最小保证带宽100Kbps，最大限制带宽500Kbps；
B区：20台主机，IP地址范围：192.168.1.161-192.168.1.180，网络应用是网络游戏、在线视频和资源下载，设置为最小保证带宽200Kbps，最大限制带宽1000Kbps；
C区：1台服务器，IP地址范围：192.168.1.254，网络应用是从网络更新大量数据，设置为最小保证带宽900Kbps，最大限制带宽2000Kbps。
带宽分配为：9900=50 X 100 + 20 X 200 + 1 X 900
【设置】：

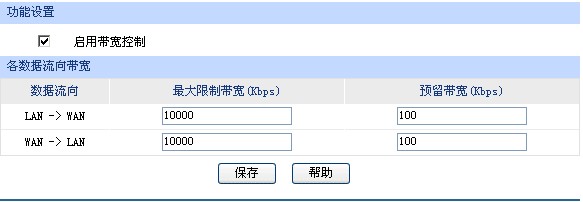

1、 启用带宽控制，并填写各接口最大限制带宽和预留带宽，不启用游戏加速。
2、详细配置。
①、添加A区 客户机192.168.1.101的控制规则
②、进行规则复制，添加A区其它客户机的控制规则

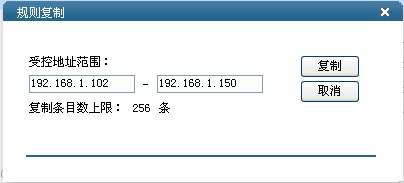

选中第一步添加的控制规则，单击规则复制：
③、添加B区、C区的规则条目

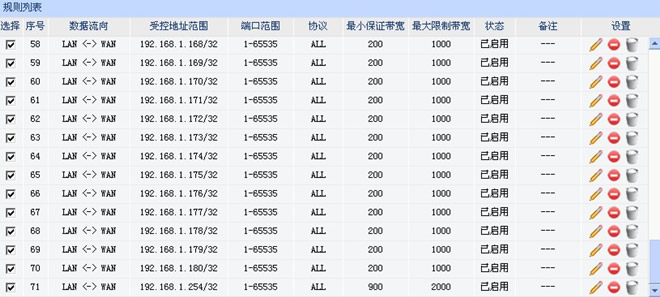

同理配置完成后，规则列表中显示如下：
设置完成后可根据网络的实际应用情况进行调整修改，使网络应用达到最优效果。
