Etron牌Ec2988MH型彩电显像管损坏

　拆机发现行输出变器被拆除，“行管”，其他无异。用测量显像管各脚间的阻值，未见有漏电或短路现象。为了进一步确定显像管的好坏，拆下一台64cm(25英寸)TCL彩电主扳安装在该显像管上，开机听到高压声，但没有图像和声音，手摸“行管”严重发烫。迅速关机，测“行管”已击穿，显然是行短路或漏电过流使“行管”过热损坏，因为电路板是正常的，看来显像管损坏无疑。但还有一个原因就是行偏转线圈短路也会导致行过大。拆下偏转线圈，线圈表面积满灰尘，有一处线圈霉断，缘漆变成了墨绿色。用乙醇(俗称酒精)清洗后，已脱漆的线圈，用绝缘漆涂抹一遍，用100w灯烘十，再涂抹一遍、烘干，安装显像管。更换损坏的“行管”，再次开机，图、声正常，只是行、场不满幅。由此可以证明，显像管并没有损坏，而是行偏转线圈短路。
　　

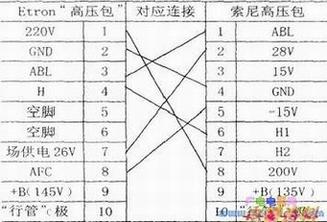

　　接下来就足换回原电路板，更换行输出管D2539和安装。但市场上又没有相同或相似的“”出售。本人用一只74cm(29英寸)索尼彩电的“高压包”THAI534—21-5x13进行代换。两个“高压包”的引脚排列(从底板看，按C形状排列)及其功能见下表所示。索尼“高压包”除按c形状排列的⑩脚外，还有在c头上并排的两个引脚，安装前须将这两个引脚剪短才能插入电路板，并用导线将其中左边一个引脚与地相连。
　　
　　从下表两种“高压包”的功能比较来看，只有⑼、⑽脚的功能是相同的。Etron'“高压包”⑸、⑹脚为空脚，其余的⑴、⑵、⑶、⑷、⑺、⑻脚因为与索尼“高压包”对应引脚的功能不同，均须将其焊点与电路连接的铜箔割断，再用导线将索尼“高压包”的引脚与对应功能的电路连接(依照下表对应连接线)。
　　
　　另外，从下表情况看，还需要解决以下四个问题：
　　
　　1．主应由145v改为135V。从板找到稳压取样集成块125N，它是通过串接两个10V稳压二：极管，使主电源输出稳定的145V。要使主电源降为135V，去掉或短路其中一个10V即可。那么，这样改动会不会对其他输出电源产生影响呢?笔者再改动前测得电源输出的回路分别为：一路145V、．二路27．7V、三路12．7V、四路lO．3V；改动后各路电压分别为：一路135V、二路26．3V、三路12．2V、四路9．6V。其中二路是给块TDA2009A供电，三路为主芯片TA8759提供12V电压，四路通过稳压电路形成5V给CPU供电。从以上情况看，降压后的各路电压仍能达到各电路的要求。
　　
　　2．Etron的“场块”LA7833供电为26V，其电压取自替换“高压包”的⑵脚28V。须在整流前串接一个w／3～5Ω的，把电压降为26V。
　　
　　3．替换的“高压包”⑹、⑺脚是给其原机灯丝提给悬浮电压，须将⑺脚接地。
　　

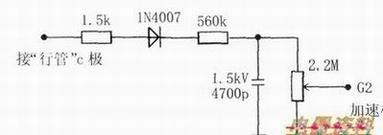

　　4．替换的索尼“高压包”没有加速极电压，须另加装如右图所示的电路。图中一端接“行管”c极；另一端接视放板G2极。
　　
　　解决以上叫个问题后，开始试机。按下电源开关“咔嚓”一声高压产生，随后声、光出现。但图像很暗，调整加速极电压为460V时，图像亮丽。
　　
　　此时还想到另一个问题：主电源降低为135V，推动供电也相应降低，会不会造成行激励不呢?测量“行管”b极电压为一O．18V，视放电压为209其余输出电压均正常。长时间试机，“行管”仪微热，图声一切正常。
