上海三菱SP-VF、MP-WF电梯微机板El输入输出信号分析

　端子EIB P01，EIB. PO2、EIB．PO3为旋转器TG的+15V、-15V，端子※1、※2为编码器脉冲输入信号；EIA. P12、EIA. P13为DC+15V整流稳压器的输入AC15V，EIA．P14、EIA．P04为DC-15V整流稳压器的输入AC15V； EIA．P08、EIA．P09、EIA．Pl0为相序检测信号RIS、SIS、TLS的输入；EIB．P01、EIR P07、EIB. P08、EIB. P09、EIB. Pl0、EIB．P11为器CT1，CT2、CT3的DC±15EIB．P16、EIB．P17、EIB．P18、EIB．P19为的电流负反馈信号；EIB. P20、EIR P21为变频器过电流检测信号：EIA．P01、EIA. P02为缺相保护检测电源DC+125V的输入端子。

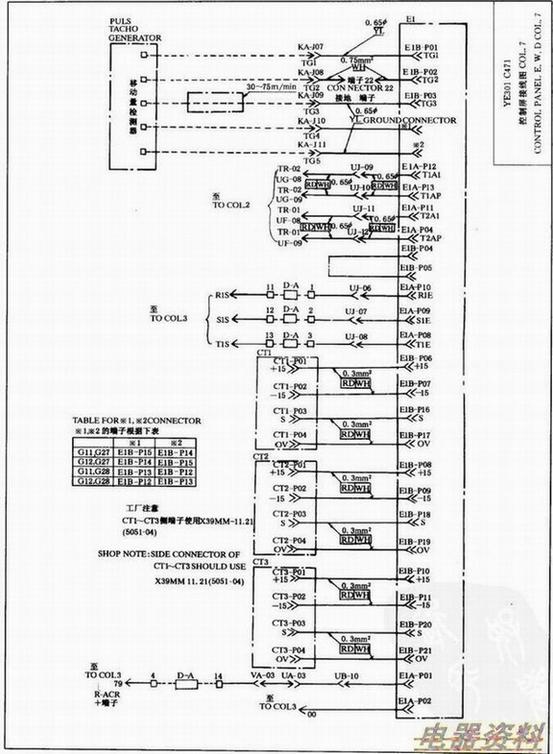

　如图所示：
