用晶体二极管替换电子管整流的方法

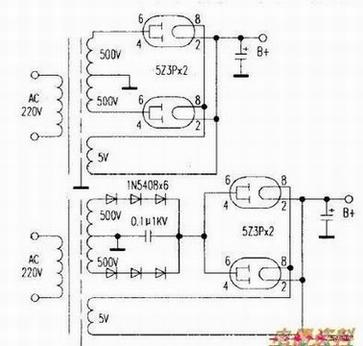

　旧式电子仪器和音频扩大机多用电子管整流取得高压直流(如上图所示),但电子管易老化,常用的整流管有5Z3P、5U4、6Z4等。修理者常用1N5408等高反压取代,但有两个问题要解决:1.用整流输出直流高压会明显升高,会促使其余电子管老化。2.晶体管整流一接通直流高压就会建立,而中其他电子后阴极还未充分加热,会影响使用寿命;第二条的影响大于第一条,因此必须改动线路,增加高压延时电路。

　如下图所示:根据交流的高低将2～5只1N5408串接,先作全被整流,而原有的整流管(5Z3P)就串接在后面,这样使用可以解决前述的两个问题;即或是电子管已有些老化,都很好用。在多台电子仪器和50瓦电子管扩音机上使用都好用。
