锁相环式FM立体声解码芯片的代换方法

 式,由输入放大、锁相、导频信号检波、、立体声开关、解码电路和稳压等电路组成,其封装形式有单列9脚、双列14脚和双列16脚之分。笔者在长期检修中发现,虽然FM立体声解码型号众多,但外围引脚所接元件基本相似。

 下面着重介绍立体声解码块双列14脚和双列16引脚的互换。这两类IC的引脚功能见下表。

14脚 引脚功能 16脚 引脚功能
1 V 1 Vcc
2 复合信号输入 2 复合信号输入
3 放大器输出 3 放大器输出
4 L声道输出 4 L声道输出
5 R声道输出 5 R声道输出
6 立体声 6 立体声LED
7 7
8 低通 8 分离度调整
9 低通滤波 9 强制单声道控制信号输入
1O 19k检测点 10 低通滤波
11 鉴相器输入 11 低通滤波
12 锁相环 12 19kHz检测点
13 锁相环 13 鉴相器输入
14 压控阻容网络 14 锁相环滤波器
    15 锁相环滤波器
    16 压控振荡RC网络

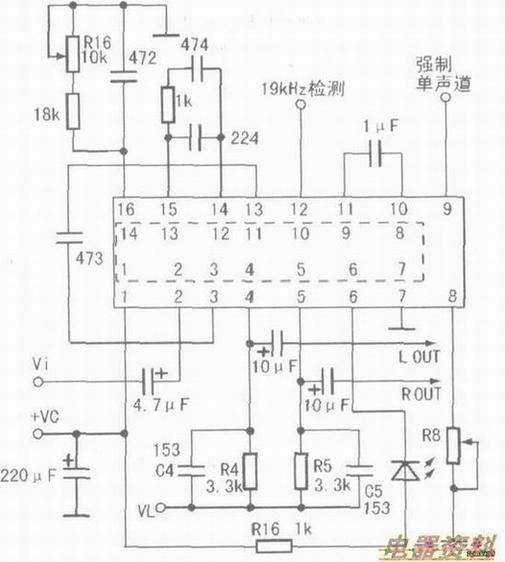

 锁相环FM立体声解码集成电路如图所示。14脚IC没有16脚IC的(8)、(9)脚功能。对比各种典型应用电路及元件参数,发现相互代换时要变动的地方有四处:

 1.值;2.解码块(4)、(5)脚外接元件R4、R5、C4、C5的参数;3.Vl端是地还是接正电源;4.分离度调整的可变R8的取值。

 因电路其他地方基本相似。即使部分型号立体声解码块应用电路及引脚外接元件取值略有不同.也不会影响电路的正常工作。

 在下表中列出了部分常用的信号解码块不同之处。代换时。尽可能找接近的型号,对不同之处应作相应的改动。代换后,应仔细微调R16,使立体声指示灯LED亮,再微调R8,使L、R声道分离良好。

  Vcc(V) VL R8(Ω)
ANll5 12~16 Vc
AN362 6.5~16 5k
AN363N 12~16 Vc 5k
AN7140 6~12 27k
BA1310 8~14 Vc
BA1320 3.6~14 1k
BA1330 3.6~14 1k
BA1335 3.3~10 1k
HA11227 4~16 220
HA1136 5.8~12 Vc
HA1156W 6~12 Vc
LA3350 8~12 Vc 300
LA3361 3~16 1k
LA3365 3~16 1k
M5153P 8~14 Vc
SN76115 5~12 Vc
TA7604 3.5~12 100
TA71570P 4~12 Vc
ULN2110A 3.5~12 Vc
UPC1026AC 4~12 Vc

  说明:1.R8阻值栏画“-”为双列14引脚IC。
  2AN7140(4)、(5)脚外不接R4、R5,且c4、c5接地。

 当用双列14脚集成块代换16脚集成块时,原(8)、(9)脚空出不用;用16脚集成块代换14脚集成块时.应在(8)脚外接上可调,并将(9)脚接地。
