厦华XY-5670RF型彩电，行输出管被击穿

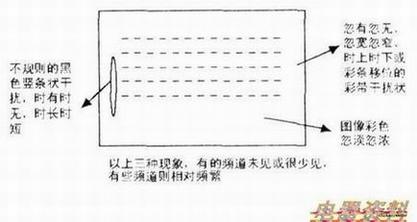

　此机的行输出管已，更换行管后试机，又发现壳体一处严重放电打火，说明行管损坏是因打火引起的。由于手边无此机型行输出更换，只好找了一只同品牌同机芯的厦华5680彩电行输出变压器（实为市售华星牌675型、厦华5680、BSC-1113型）代换（此两只行变外形一致，引脚互通也相同）后试机，图像清晰明亮（调加速极与聚焦极电压后），似乎一切正常。但在转换频道舌才发现，有一部道画面上偶尔出现彩色带状干扰或画面左侧出现不规则黑色竖条状干扰（见上图），且彩色有忽浓忽淡的闪烁变化。

　起初认为是本机行输出变压器打火导致其他元件损坏造成的。可经过检查。未发现故障元件。怀疑色通道某处处于临界工作状态，查相关电路，仅发现CD8690CP（40）脚（色饱和度控制）在故障出现时电压不稳定，在3.5V～4.5V之间变化。

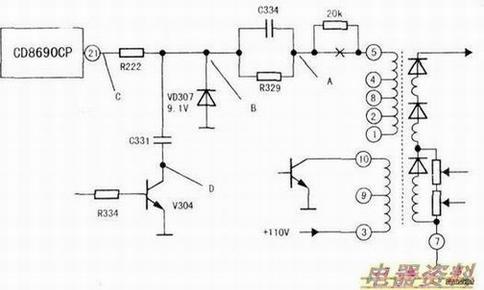

　转念一想，难道是代换的行变质量欠佳（存在辐射干扰）或电参数有误（某引脚输出的波形和峰值电压与本机电路要求不符）？查代换行变的参数如附表所示，经分析，怀疑行变（5）脚（AFC）输出的行脉冲波形或峰压不正常，使得加到CD8690CP（21）脚（回扫脉冲输入）的峰值电压或发生变异导致了本故障。但用示波器观察行变（5）脚输出的为正向行脉冲，幅值150Vp-p，正常。是否本机原装行变（5）脚脉冲电压低于150Vp-p呢？遂断开行变（5）脚与外电路的连接，在其间串入一只100kΩ可调后开机，并将可调从小到大慢慢调整，突然前述所有故障一扫而光。关机，测出此时可调的阻值为19kΩ，改用一只20kΩ的固定电阻串入行变（5）脚电路后（见下图），故障排除。
