用国产TDQ-3B高频头代换索尼BT-RG422高频头

　索尼G3P机芯彩电高频头型号为BT-RG422（7脚）。

　目前价格是347元/个，而国产TDQ-3B系列全频道高频头（8脚）通常是20元/个，甚至更低。然而，后者完全可以代替前者，且效果颇佳。

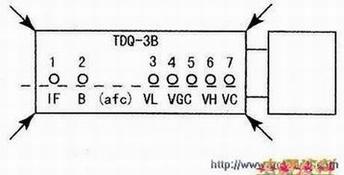

　国产TDQ -3B系列全频道高频头引脚间隔及顺序与BT -RG422高频头基本一致，如图所示。

　两种高频头的差异和解决要点为：

　1.在上有差异，可直接替代，不作任何改动。1）在G3P机芯（主要用在KV-F、KV-K和KV9-L三系列机型）电路中BT-RG422的供电为+9V，而TDQ-3B系列高频头的供电为+12V。不过，TDQ-3B系列高频头在+9V供电条件下同样适用。2）TDQ-3B系列高频头多出AFC端口，其位置恰在BT-RG422（2）、（3）脚之间的空位处（AFC标注），实践证明，AFC可以空置，加工时将其剪去即可。

　2.替换的主要工作在四个固定脚的修整上。两种高频头的几何尺寸和引脚轴线（虚拟）在整体结构的位置略有差异，通过修整四个固定脚（箭头所指位置）来纠正轴线偏差，只要方法恰当，完全可行，用一把什锦锉足矣。同样，TDQ-3B系列高频头，还可原位替换KV-2184、KV-2189等彩电的高频头。
