QSA-2400电源厚膜块的代换方法

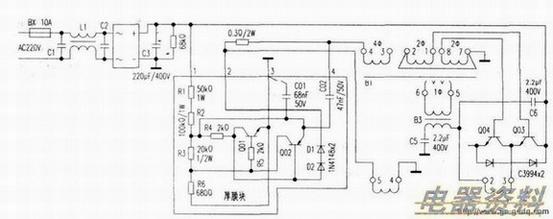

　厚膜块的原理见上图。

　QSA-2400与QSA—1600功放厚膜块相同。区别在厚膜块里面，QSA-2400厚膜块中（5）、（6）、（7）、（8）脚对应的内部元件未装。OSA—1600厚膜块（5）、（6）、（7）、（8）脚所对应电路装有D3、D4、D5、D6。这四个二极管组成一个桥式。

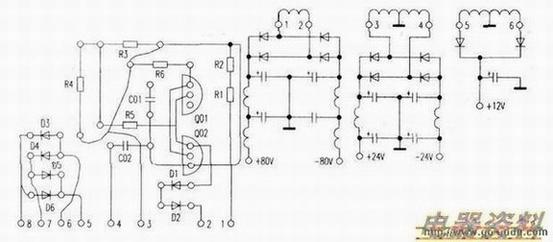

　厚膜块印刷电路板图见下图。尺寸大小要求和厚膜块相近。也可用实验板搭接。元件要求：三极管型号用原设计9014和9015。如用其他管子，由于放大倍数与9014、9015不一样，输出会偏低。增大C01或C02可使电压升高。
